Выбираем и монтируем петли для пластиковых дверей

Петли на металлопластиковые двери: обобщенный взгляд

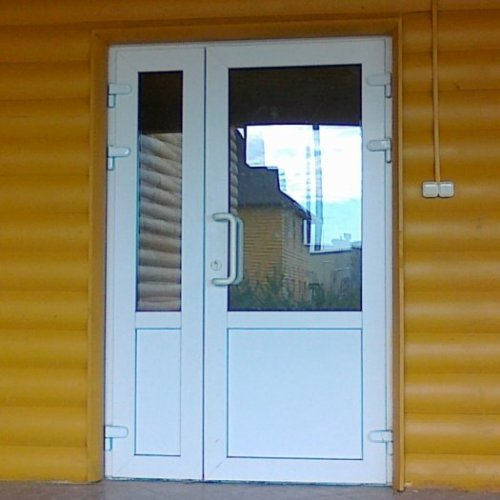

Пластиковые двери получили значительное распространение на территории России и заслуженную любовь потребителей за счет своих исключительных свойств и интересных особенностей конструкции. Они не отличаются конструктивной сложностью, однако требуют определенного внимания.

Виды петель для ПВХ-дверей

Дверные петли разделяют по следующим признакам:

  1. Ширина. Различные виды предназначены для узкого (до 9 см) или широкого (до 11 см) профиля.
  2. Способность выдерживать большие нагрузки. Петли для узкого профиля предназначены для веса створки до 80 кг, а для широкого — до 160 кг.
  3. Ширина наплава. Фурнитура может быть с подкладками или широким наплавом.
  4. Способ крепления. Каждый производитель использует собственную систему фиксации, поэтому для монтажа нужен специальный шаблон, облегчающий установку.
  5. Материал изготовления. Конструкция петель включает в себя корпус, штифты, вкладыши, втулку и фиксирующие болты. Изготавливаются они из таких материалов:
    • корпус — цинковый сплав или алюминий;
    • штифты и вкладыши — нержавеющая сталь или сплав металлов;
    • дистанционная втулка — из сверхпрочного пластика или тефлона;
    • крепежные элементы — оцинковка или нержавеющая сталь.
  6. Способ регулирования. Всего различают 3 способа:
    • по вертикали;
    • по горизонтали;
    • по силе прижима.
  7. Дизайн фурнитуры.

Особенностью механизма петель для пластиковых дверей является возможность регулировать положение створки во всех направлениях. Благодаря этому удается достичь максимально плотного соединения полотна с коробкой и высокого качества работы всех замков.

Особенности конструкции

Петли подвергаются значительным нагрузкам, что обуславливает необходимость их изготовления из металла и нержавеющей стали. Некоторые детали могут быть изготовлены из тефлона. Все эти материалы достаточно прочны, чтобы обеспечить механизму длительный срок службы.

Цель установки петель – закрепление полотна на раме с обеспечением возможности открывания. Петли должны не только служить элементом, необходимым для открытия двери, но и обеспечивать плавность и легкость открывания, а также плотное прилегание дверного полотна к раме.

Правильный выбор петель, своевременная и квалифицированная настройка обеспечат отличную работу механизма на протяжении его эксплуатационного периода.

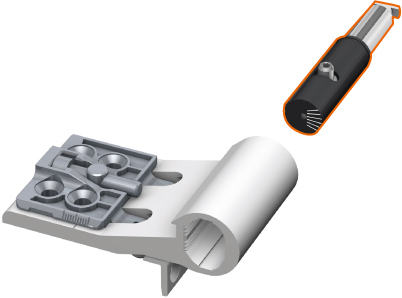

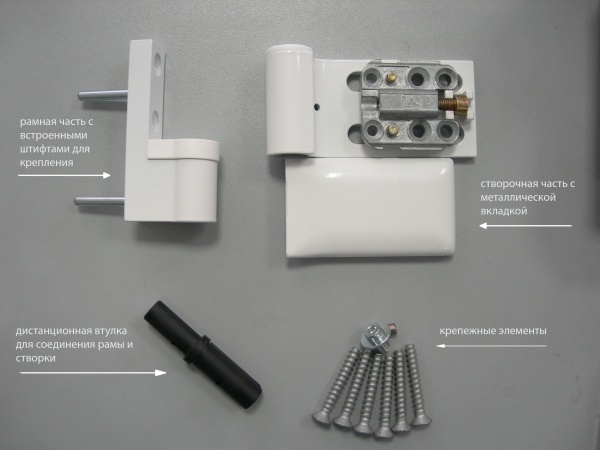

Петля для пластиковых дверей состоит из:

  • Металлической вкладки, крепящейся на полотно;
  • Штифтов, обеспечивающих крепеж;
  • Втулки, как правило, изготовленной из тефлонового материала, которая находится между дверью и полотном.

Люди, разбирающиеся в конструкции петель для обычных деревянных межкомнатных дверей, заметят, что они имеют похожую конструкцию. Однако особенностью рассматриваемых петель является то, что они требуют регулировки как своего положения, так и положения закрепляемого на них полотна.

Регулировка дает возможность перемещения полотна в любых направлениях относительно дверного проема на несколько миллиметров. С помощью правильной регулировки можно добиться плотного, без щелей, прилегания двери к раме, а также беспроблемной работы замков.

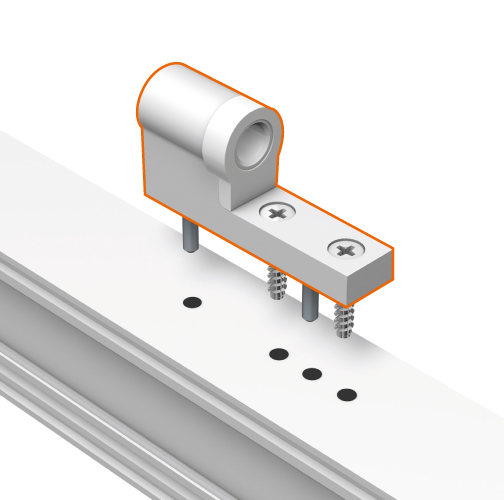

Петля для пластиковой двери в большинстве случаев устанавливается через специальную вкладку, которую также называют шаблоном. Шаблон закрепляется на двери в том месте, где в дальнейшем будет произведена установка петли. Именно шаблон позволяет регулировать дверь по горизонтали.

Регулировка по вертикали осуществляется благодаря специальным регулировочным винтам, скрытым в самой петле. Винты закрываются под специальными колпачками, обеспечивающими защиту механизма от пыли, а также устанавливаемым с целью выполнения декоративной функции.

Длительный срок службы дверей достигается благодаря использованию прочных материалов. В конструкции петель используется тефлон – очень прочный и легкий материал, обеспечивающий долговечность механизма. Кроме того, в петли встраиваются специальные подшипники шарикового типа, обеспечивающие легкое открытие полотна и уменьшающие износ механизма.

Не стоит забывать и про то, что конструкция позволяет обеспечивать уход за ней в любое время, проводить смазочные процедуры, регулировку. Именно благодаря конструктивным особенностям механизма и возможности обслуживания достигается хорошая надежность и прочность изделия.

Случаются и ситуации, когда петля для пластиковой двери не выдерживает нагрузку и требует замены. В основном такие проблемы могут возникать из-за брака, допущенного при производстве конструктивных элементов механизма, как правило выходит из строя корпус изделия (чаще всего алюминиевый), либо осевой цилиндр.

Это не частое явление и при использовании качественной фурнитуры поломки практически не встречаются. Если поломка все-таки произошла, петля может быть заменена на новую, подходящую по размеру. Конструктивно, процедура замены петли достаточно проста и не вызывает проблем даже у новичков.

Как выбрать?

Выбирая петли, необходимо обратить внимание на такие подробности, как материал, из которого изготовлена деталь, общее качество исполнения детали, изготовителя детали.

Если вы выбрали петли от брендового изготовителя, то можете быть уверены, что такая фурнитура прослужит вам не один год. Как правило, и верхняя, и нижняя петля рассчитаны в среднем на 200 тысяч открываний и такое же количество закрываний.

Если же вы выбрали бюджетный вариант петель для металлопластиковых дверей, то тут уже как повезет, но в большинстве случаев их также хватает на продолжительный период использования.

Для входных дверей, которые подвержены частому открыванию и закрыванию, следует подбирать усиленные петли из сплава алюминия. Прочный материал значительно повышает надежность крепления.

Для балконных дверей необходимо подобрать петли, особенность сборки которых предполагает возможность регулирования. Данная особенность позволит произвести вертикальную или горизонтальную подгонку конструкции.

Подготовка к снятию двери и петель

Снятие полотна с петель не представляет значительной сложности и доступно для осуществления даже непрофессионалу. Чтобы снять дверь, необходимо подготовить инструменты, без которых завершение процедуры невозможно.

  • Для снятия двери понадобятся:
  • Пассатижи;
  • Молоток;
  • Добойник;
  • Шестигранник, либо отвертка.

Не лишним будет прочитать инструкцию к конкретному изделию, поскольку порядок снятия каждой конкретной двери может несущественно отличаться из-за особенностей механизма. Как правило, в любой инструкции изложен порядок снятия двери.

После того, как инструменты приобретены или найдены в домашнем хозяйстве, петлю для пластиковых дверей можно снимать. Снятие нужно производить последовательно, согласно нижеприведенным пунктам.

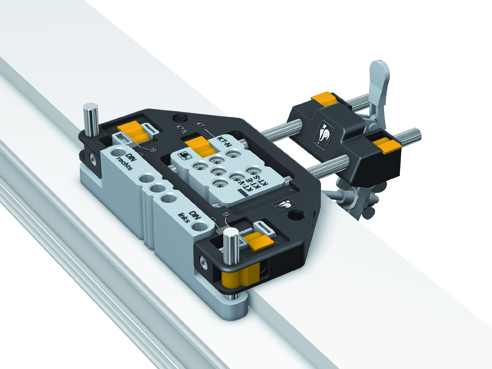

Настройка кондуктора

В кондукторе предусмотрены следующие регулировки:

— регулировка по высоте наплава

— регулировка по ширине створки

— регулировка каретки по горизонтали (аналогичная каретке петли)

— регулировка смещения крепления в раме по отношению к краю створки (осуществляется с помощью подкладок в кондукторе)

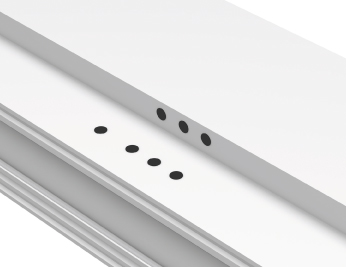

Используя регулировки, описанные выше, настраиваем кондуктор исходя из предустановки петли, ширины створки, высоты наплава, а также желаемого места крепления петли в раму.

Если предустановка петли и настройка шаблона вызывает затруднения, то отдел технической поддержки подготовит инструкцию (схему установки), конкретно под профильную систему клиента. Для этого клиент предоставляет в отдел тех. поддержки образцы профилей (рама, створка) с армировкой и уплотнителем, либо чертежи этих элементов в формате dwg.

Снятие двери и петель

Итак, последовательность действий следующая:

Дверь переводится в прикрытое положение, производится снятие защитных колпачков, закрывающих механизм петель. Выступающая часть цилиндра утапливается сверху при помощи молотка и добойника, а затем, в нижней части петли с помощью пассатижей производится захват цилиндра, который необходимо потянуть вниз, до его выхода из паза.

Дверь наклоняется вперед (на себя), с усилием вытягивается вверх. Необходимо поднять дверь на пять сантиметров для освобождения штыря нижней опоры. Дело в том, что нижняя часть никак не закреплена, поэтому для снятия двери следует просто потянуть дверь вверх и отвести немного в сторону. Петли откручиваются от двери и коробки с помощью шестигранника либо отвертки.

Процесс завершен, петля для пластиковой двери снята. После приобретения новой петли процедура сборки производится в обратном порядке.

Регулировка

После осуществления монтажа петли необходимо в обязательном порядке отрегулировать. Регулировать петли нужно для того, чтобы избавиться от возможного появления щелей.

Чтобы правильно провести манипуляции, в конструкции детали предусмотрен специальный винт. Винты спрятаны за планкой, предназначенной для защиты от пыли. Данная планка с легкостью снимается, и впоследствии необходимо либо подтянуть, либо ослабить винт.

Регулировка петель

Петли на пластиковых дверях время от времени необходимо регулировать. Понять, что время для регулировки пришло, можно по различным признакам:

  • Двери туго закрываются;
  • Конструкция не выдерживает сквозняки;
  • Дверь перекошена.

В зависимости от того, какой недостаток был выявлен в работе дверного механизма, может понадобиться горизонтальная, вертикальная регулировка, либо регулировка прижима двери (при сквозняках). Не следует откладывать регулировку надолго, поскольку неправильная работа двери разбалтывает всю систему, а при неправильной эксплуатации может потребоваться полная замена механизма, что составит дополнительные расходы.

Горизонтальная регулировка

Такой вид регулировки необходим при провисании двери. Дверь провисает под собственной тяжестью и при малейшем перекосе возникает необходимость вмешиваться в процесс ее работы.

Процесс можно разделить на следующие шаги:

  • Открываем дверь для получения доступа к механизму, откручиваем шурупы верхней и средней петли при помощи отвертки либо шестигранного ключа (в зависимости от типа болтов);
  • Дверь закрывается и с механизмов удаляется декоративная накладка, под которой обнаруживаются шурупы;
  • Подкручивается длинный горизонтальный шуруп до устранения перекоса.

Вертикальная регулировка

Такой вид регулировки производится при необходимости поднятия или опускания дверцы. Для регулировки необходимо найти регулировочный шуруп. Шуруп находится непосредственно на петле, в нижнем торце. Он может быть закрыт специальной заглушкой, которую требуется снять.

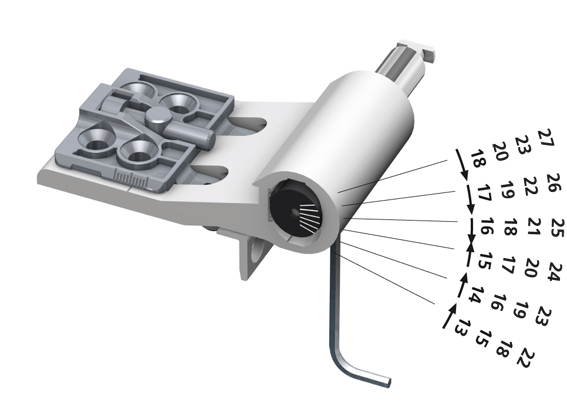

Регулировка производится с помощью шестигранника на 5 мм. Вращая шестигранник по часовой стрелке, полотно поднимается, против часовой – опускается.

Регулировка прижима

Прижим двери имеет существенно значение, из-за недостаточно плотного прилегания двери возникает сквозняк. Регулировка очень проста и производится с помощью шестигранника.

Необходимо найти цапфу, запирающую дверь. На ней имеется специальная засечка, по которой определяется плотность прижимания двери к коробке. Для усиления прижима цапфа поворачивается «от рамы», для ослабления – наоборот.

Итак, петля для дверей из пластика может быть легко снята, установлена, либо отрегулирована при наличии такой необходимости. Если устранить возникшую проблему самостоятельно не удалось, всегда можно вызвать квалифицированного специалиста, который за небольшую сумму отрегулирует петли, заменит их, либо произведет другие действия, необходимые для приведения механизма в надлежащее состояние.

Советы по эксплуатации

Чтобы петли прослужили дольше их необходимо смазать. Для этого можно использовать WD-40 либо другие подобные жирные смазки. Очень хорошо подойдет машинное или рафинированное масло, горячий воск. Такую процедуру следует проводить периодически, что повысит надежность функционирования детали. Смазывание петель предполагает следующие этапы:

  • максимально откройте дверь;
  • внизу положите небольшой брус или несколько свернутых газет, чтобы конструкция поднялась;
  • выньте из петли штырек либо отодвиньте его;
  • наберите средство в небольшой шприц и спустите в отверстие, где был штырек;
  • поставьте штырек на место, уберите брусок снизу;
  • несколько раз закройте и откройте дверь, чтобы смазка пропитала всю петлю.
Читать еще:  Виды и особенности разных ручек, принцип работы и нюансы установки во входные двери

Как заменить петли пластиковой двери, смотрите в видео.

Регулировка петли

Примечание

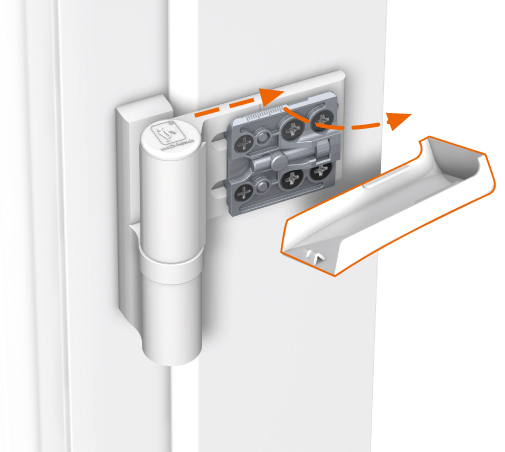

Горизонтальную регулировку петли нужно производить при снятой крышке (такой же принцип в петлях KTV, KTN (D-r Hahn), DHN, DHV (Astex)), т.к. :

— в данной модели петли, боковую заглушку можно снять только со снятой крышки

— довольно часто, для того чтобы произвести горизонтальную регулировку, необходимо «ослабить» винты крепления

Для того, чтобы демонтировать крышку нужно воспользоваться шлицевой отверткой

Выбираем и монтируем петли для пластиковых дверей

  1. Виды
  2. Как выбрать?
  3. Как установить?
  4. Регулировка
  5. Советы по эксплуатации

Такой элемент фурнитуры, как петля для металлопластиковой двери, изготавливается из сплавов различных металлов. Основной задачей данной детали является открывание и, соответственно, закрывание блока двери посредством соединения двери и каркаса. Подобные изделия обычно состоят из нескольких деталей: створной части, дистанционной втулки, рамы, крепежей.

Можно выделить несколько видов петель для пластиковых дверей, все они различаются по определенному ряду характеристик.

Если затрагивать вопрос, касающийся ширины створки, то тут можно отметить детали, предназначенные для широкого (до 90 мм), а также для узкого профиля.

В плане ширины наплава изделия могут быть с подкладками либо такими, конструкция которых рассчитана на использование с широким наплавом.

Если, например, рассматривать модели по выдерживаемым нагрузкам, то для узких профилей используют петли, способные выдержать до 80 кг, а для широких будут применимы изделия, выдерживающие не более 160 кг.

Говоря про установку дверных петель, стоит отметить, что каждый изготовитель деталей для ПВХ профилей применяет собственный способ для крепежа. В связи с этим для крепления подобной фурнитуры на двери из пластика используется специализированный шаблон, призванный облегчить процесс монтажа.

Корпус петли может быть сделан из алюминия либо из сплава цинка. При изготовлении штифтов и вкладышей применяется нержавейка либо сплав из черных металлов. Дистанционные втулки чаще всего делаются из суперпрочного пластика или не менее прочного тефлона. Крепежные элементы в большинстве случаев состоят из оцинкованного металла или нержавеющей стали.

Петли для металлопластиковых дверей имеют несколько типов регулирования: по горизонтальности, высоте, силе, с которой они прижаты.

Как выбрать?

Выбирая петли, необходимо обратить внимание на такие подробности, как материал, из которого изготовлена деталь, общее качество исполнения детали, изготовителя детали.

Если вы выбрали петли от брендового изготовителя, то можете быть уверены, что такая фурнитура прослужит вам не один год. Как правило, и верхняя, и нижняя петля рассчитаны в среднем на 200 тысяч открываний и такое же количество закрываний.

Если же вы выбрали бюджетный вариант петель для металлопластиковых дверей, то тут уже как повезет, но в большинстве случаев их также хватает на продолжительный период использования.

Для входных дверей, которые подвержены частому открыванию и закрыванию, следует подбирать усиленные петли из сплава алюминия. Прочный материал значительно повышает надежность крепления.

Для балконных дверей необходимо подобрать петли, особенность сборки которых предполагает возможность регулирования. Данная особенность позволит произвести вертикальную или горизонтальную подгонку конструкции.

Как установить?

Остановимся подробнее на процессе замены и непосредственной установке петли на пластиковую дверь. Подобная мера связана с тем, что на данный момент можно часто столкнуться с приобретением детали от недобросовестного производителя, в связи с чем не стоит исключать возможность поломки.

Для замены петли в первую очередь следует разобраться с инструментарием, в большинстве случаев он будет представлен такими инструментами, как:

  • тонкие плоскогубцы;
  • пробойник;
  • молоток;
  • отвертка.

Далее вам потребуется демонтировать дверь. Для удачного совершения данной манипуляции стоит придерживаться следующей последовательности:

  • сначала следует снять с конструкции декоративные части;
  • затем частично выбиваем ось, выдергиваем ее при помощи плоскогубцев;
  • после этого следует наклонить дверь на себя, и снять ее с нижней петли;
  • как только вы все это проделали, можно переходить к удалению испорченной детали, и крепежу новой.

Рассмотрим процесс установки новых петель на металлопластиковую дверь с учетом всех тонкостей и нюансов. Приготовьтесь, что при выполнении этой процедуры также потребуется следовать определенным инструкциям и соблюдать указанные нормы.

Аккуратными ударами молотком следует утопить ось верхней петли. Если показалась ее верхняя часть, то это значит, что вы все сделали правильно. Как только данный этап будет пройден, необходимо вытянуть видимую часть оси вниз, ухватив ее пассатижами.

В тех случаях, когда дверь установлена с помощью трех петель, подобные действия следует провести и со средней деталью. Нижняя петля обычно намертво закреплена, в связи с этим нет необходимости ее выбивать.

При отклонении дверного полотна на себя, его необходимо будет приподнять приблизительно на 6 см, это приведет к тому, что конструкция выскочит из цилиндра. Учтите, что балконные двери обычно имеют приличный вес, так что данную манипуляцию рекомендуется проводить с помощником.

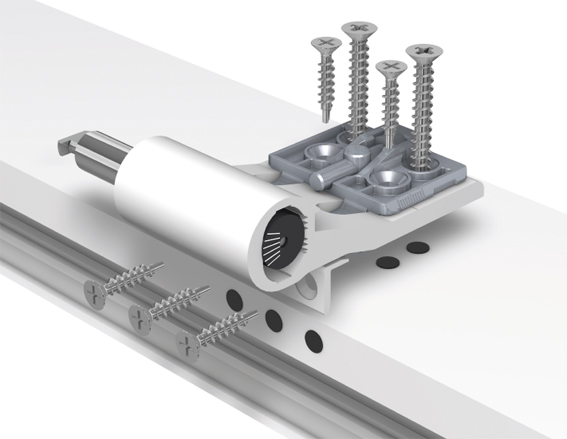

Когда вы удалили сломанную петлю, пора переходить к монтажу новой. Следует помнить, что новая деталь должна быть максимально похожей на старую. Это поможет избежать лишней работы, связанной с просверливанием отверстий под крепления.

Регулировка

После осуществления монтажа петли необходимо в обязательном порядке отрегулировать. Регулировать петли нужно для того, чтобы избавиться от возможного появления щелей.

Чтобы правильно провести манипуляции, в конструкции детали предусмотрен специальный винт. Винты спрятаны за планкой, предназначенной для защиты от пыли. Данная планка с легкостью снимается, и впоследствии необходимо либо подтянуть, либо ослабить винт.

Советы по эксплуатации

Чтобы петли прослужили дольше их необходимо смазать. Для этого можно использовать WD-40 либо другие подобные жирные смазки. Очень хорошо подойдет машинное или рафинированное масло, горячий воск. Такую процедуру следует проводить периодически, что повысит надежность функционирования детали. Смазывание петель предполагает следующие этапы:

  • максимально откройте дверь;
  • внизу положите небольшой брус или несколько свернутых газет, чтобы конструкция поднялась;
  • выньте из петли штырек либо отодвиньте его;
  • наберите средство в небольшой шприц и спустите в отверстие, где был штырек;
  • поставьте штырек на место, уберите брусок снизу;
  • несколько раз закройте и откройте дверь, чтобы смазка пропитала всю петлю.

Как заменить петли пластиковой двери, смотрите в видео.

Домашним мастерам на заметку. Что лучше отрегулировать или заменить петли для пластиковых дверей?

Пластиковые двери получили значительное распространение на территории России и заслуженную любовь потребителей за счет своих исключительных свойств и интересных особенностей конструкции. Они не отличаются конструктивной сложностью, однако требуют определенного внимания.

Для того чтобы эксплуатация не доставляла неудобств, необходимо обеспечивать надлежащий уход за дверьми, а также регулировку механизмов. Петли для пластиковых дверей – один из важнейших элементов конструкции, который обеспечивает ее правильную работу, открытие и закрытие. О том из чего сделаны петли, каким образом собран механизм, как произвести снятие и установку петель, а также их регулировку пойдет речь в нашей статье.

Замена дверной петли

В подавляющем большинстве случаев на балконные двери устанавливаются накладные регулируемые петли. Снаружи они скрыты декоративными пластиковыми накладками, которые необходимо снять для свободного доступа к петле.

Чаще всего происходит разрушение деталей регулируемой петли выполненных из алюминиевого или цинкового литья в силу скрытых дефектов. Но замене подлежит не только вышедший из строя элемент, а вся петля в сборе.

Чтобы проделать эту операцию самостоятельно необходимо снять дверь. Для этого потребуется нехитрый инструмент: молоток, плоскогубцы или кусачки и пробойник (керн).

Алгоритм действий по снятию металлопластиковых дверей состоит из поэтапных действий:

  • снятие декоративных накладок;
  • выбивание оси, на которой вращается дверь;
  • снятие двери с оси нижней петли;
  • демонтаж сломанной петли;
  • монтаж новой петли.

Дальнейшие действия по водворению двери на место осуществляются в обратном порядке.

Существенным является то, что все действия по снятию дверей выполняются при её приоткрытом положении.

При помощи молотка и керна несильными движениями утапливается ось верхней петли до тех пор, пока не покажется её нижний край. После этого плоскогубцами или кусачками захватывается нижний конец оси и вытягивается вниз. Если дверь крепится на трех петлях такую же операцию проводят и со средней петлей. Нижние петли имеют другое устройство. В них ось, на которой вращается дверь закреплена намертво. Поэтому выбивать её не надо.

Намного отклонив дверь на себя её надо поднять на 4-6 см вверх, до полного выходы оси из цилиндра дверной половинки петли. Вес конструкции двери с тройным стеклопакетом, широким профилем и утеплителем может быть достаточно солидным, поэтому проводить снятие дверей желательно с помощником.

Для замены желательно подобрать регулируемые петли такой же фирмы-изготовителя, какие были установлены на дверях изначально. Это предотвратит необходимость просверливания новых отверстий в профиле и использование шаблона.

Но если причиной поломки стал скрытый дефект или некачественность дешевой китайской фурнитуры – конечно же лучше заменить её на более дорогую, но надежную и долговечную фурнитуру европейских производителей, чтобы уже в последующем не возвращаться к этой проблеме на протяжении всего срока эксплуатации дверей.

Выбор фурнитуры для пластиковых дверей чрезвычайно многообразен, но оптимальным вариантом будет прихватить с собой сломанную дверную регулируемую петлю перед походом в магазин. Так легче будет объяснить продавцу какая именно петля вам необходима. Если же вы заказываете регулируемую петлю через интернет, внимательно перепишите все имеющиеся на ней обозначения, и сопоставьте их с информацией размещенной в описании к товару в интернет магазине.

Описание и критерии выбора

Долговечность и надежность пластиковой двери зависит от качества деталей. Петли крепятся с правой или левой стороны. Это зависит от типа открывания. Их количество определяется весом створки.

Читать еще:  Гефест; металлические двери высокого качества

Дверная петля состоит из таких элементов, как:

  1. Основы с металлической вкладкой. Она располагается на дверной створке.
  2. Детали со штифтами, которая устанавливается на раму.
  3. Дистанционной втулки, соединяющей створку и короб. Элемент изготавливается из особо прочного материала.
  4. Крепежных элементов.

Обычно при монтаже дверей прикрепляют три петли: две крепят в верхней части створки, одну – в нижней. Если конструкция большая и тяжелая, то прикрепляют даже четыре детали. Ассортимент дверных петель очень разнообразен, потому удовлетворяет любые запросы потребителей и производителей. Они выпускаются разного цвета и размера, материала, формы.

Детали выбирают по следующим критериям:

  1. Нагрузке на петлю. Параметр прописан в паспорте фурнитуры или другом документе. Его можно высчитать по ширине профиля. Если он узкий, то используют петли с нагрузкой до 80 кг, а для широкого – до 160 кг.
  2. Стороне открывания. Петли бывают левыми и правыми.
  3. Ширине профиля. На узкие двери крепят детали шириной не более 90 мм, а на широкие – до 110 мм.
  4. Возможности регулировке. Лучше выбрать изделие, позволяющее настраивать положение створки. Будет достаточно простых манипуляций с отверткой, чтобы изменить навес по горизонтали и вертикали, прижим для открывания двери.

Чтобы правильно выбрать петли, нужно знать назначение и тип двери. А также следует принимать во внимание материал изготовления, габариты, вес полотна и рамы. При выборе петель следует обращать внимание на производителя.

Срок эксплуатации деталей зависит от частоты открывания/закрывания дверей, внешний условий. Если петли подобраны правильно, то они прослужат долго и не потребуют ремонта. Комплектующие обеспечивают надежное крепление полотна к раме, легкое открывание двери и регулировку положение створки.

Регулировка петель

Поломки петли случаются довольно редко, поэтому основной причиной плохой работы двери в большинстве случаев является их разбалансировка в следствии провисания под тяжестью дверного полотна, особенно если дверь большую часть времени находится в открытом положении.

Отрегулировать петлю несложно. Единственный инструмент, который вам понадобится — это отвертка со сменными битами (крест+прямая) и набор шестигранных Г-образных ключей.

Конструкция всех регулируемых петель предусматривает возможность их небольшого смещения (на несколько миллиметров) в трех направлениях: вертикальном, горизонтальном и фронтальном.

Если речь идет о перекосе двери, что определяется либо уровнем, приложенным к верхней кромке дверного полотна либо по линии, очерченной по периметру закрытой двери и сравнению ширины между контуром и краем дверной коробки, то необходимо отрегулировать горизонтальное смещение (регулировочный болт расположен на петле сбоку).

Если дверь стала плохо закрываться и цепляется нижним краем за порог – то следует отрегулировать её в вертикальном направлении — поднять (регулировочные болты находятся сверху).

Если ослабла сила прижима – необходимо проверить в каком положении находится переключатель режима «зима-лето» на торцевой части двери в районе дверной защелки и выставить его в надлежащее положение.

Специфика монтажа

Навесы на металлопластиковые дверные изделия монтируются через специальный металлический шаблон. Этот шаблон предварительно укрепляется в том месте конструкции, в котором будет закреплен крепеж. Именно шаблон и позволяет вести регулировку петель и всей конструкции до правильного положения в горизонтальных направлениях.

Но петли для балконных пластиковых дверей позволяют вести регулировку и вертикальном направлении. Такая возможность обеспечивается наличием регулировочных винтов.

Навесы обязательно нужно время от времени смазывать – тогда крепежные элементы будут работать без сбоев. Но иногда возникают ситуации, в которых нужно произвести регулировку крепежа или требуется заменить старые навесы новыми.

Как действовать в таких случаях – расскажем подробно.

Ручки

Ручки – очень распространенная фурнитура, они устанавливаются почти на все двери. Для ПВХ дверей ручки также изготавливаются в огромных объемах.

По типу конструкции можно выделить ручки:

  • Стационарные;
  • Нажимные;
  • Поворотные.

Стационарные ручки крепятся к полотну и никак не связаны с замком, соответственно играют функцию держателя, за который необходимо тянуть для того, чтобы дверь открылась. На двери ПВХ такие изделия устанавливаются редко, например, на внутренней стороне двери, ведущей на балкон.

Нажимные ручки работают следующим образом. При нажиме на ручку защелка замка отодвигается, позволяя двери открыться.

Поворотные ручки – одни из самых распространенных. Для того, чтобы привести в действие механизм замка, ручку необходимо провернуть.

Любой вид ручек изготавливается из комбинированного сочетания пластика и металла. Некоторые из них производят только из металла – такие модели более надежны и подходят для помещений с высокой проходимостью.

Как распознать брак?

Брак дверной царговой конструкции распознать несложно – достаточно внимательно осмотреть полотно и погонажные изделия. Заводским браком считается отслойка покрытия, провисание дверного полотна (поднимаем край и смотрим), различные деформации, кривизна каркаса, например, винтом (смотрим с торца, а также в закрытом положении по прилеганию к коробке), разнотонность покрытия каждой вставки, шаткость филёнок и стекол и др. Проявив максимум внимательности при выборе наборной двери – вы убережёте себя от приобретения бракованного изделия.

Особенности конструкции дверей из ПВХ

Обыкновенные, самые распространенные двери ПВХ, оснащены стандартной ручкой. Они закрепляются на специальных регулируемых навесах. Поворотно-откидные двери отличаются тем, что их створки имеют возможность открывания по типу окон. Это очень удобно при необходимости проветрить помещение либо не дать маленькому ребенку выйти наружу. Открытая по типу окна дверь также не позволяет домашним животным попасть в те места, куда им не положено проникать.

Что произойдёт если балконную дверь поставить в офисное помещение?

Недавно в одном из фитнес — центров в городе Электросталь произошло происшествие — заклинило дверь в мужскую раздевалку. Центр был открыт в августе 2011 года, и администрация была возмущена, что дверь не простояла и полтора года. Было ли ее возмущение оправданным, учитывая, что в раздевалке была установлена балконная дверь? В день раздевалку посещало не менее 100 человек, это значить, что в день было 200 циклов открывания/закрывания. С августа прошло 390 рабочих дней, а значить всего дверь выдержала 78.000 циклов открывания/закрывания, что в 4 раза превышает требования ГОСта. Виновницей происшествия была не петля, а администрация центра, решившая сэкономить.

Замки

В двери ПВХ могут устанавливаться различные виды замков. Чаще всего устанавливают механические запирающие механизмы, которые могут быть как с цилиндрическим, так и сувальдным запором. Цилиндрические замки менее надежны, чем сувальдные, могут комплектоваться личинкой либо штифтами, запирающими дверь.

Кроме широко распространенных механических замков, используются и другие виды, например, электронные. В качестве ключей к таким замкам используются пластиковые карточки, брелоки либо чипы.

Кроме того, устанавливаются электромагнитные запирающие механизмы, ключевой особенностью которых является использование естественной силы притяжения магнита в качестве запирающей силы. Для отпирания и запирания таких механизмов используется электрический импульс. Электромагнитные замки очень надежны за счет прочной конструкции, неприхотливой к эсплуатационным особенностям.

В зависимости от того, где установлена дверь, возможна установка однозапорного либо многозапорного запирающего механизма. В местах, где необходима большая защищенность от взлома, может быть использован замок, сконструированный по типу рейки. Такой вариант фиксирует дверь в различных точках, а не только посередине.

Как правильно подобрать петли для ПВХ дверей?

Петли – одна из основных составляющих безупречной работы дверей, а от их подбора и качества зависит не только внешний вид, но и продолжительность срока службы. Многим известно и то, что подбирают фурнитуру в зависимости от веса и типа полотна.

Как правило, на 1 пластиковую дверь устанавливается 3 петли: 2 петли в верхней части двери и 1 петля в нижней части двери

.

Стоит обратить внимание на материал изготовления петель. При производстве одной петли используется несколько видов материала:

-алюминий или цинковый сплав для корпуса

-нержавеющая сталь или сплав металлов для штифтов

-сплав черных металлов для вкладыша

-тефлон или пластик для дистанционный втулки

-оцинкованная или нержавеющая сталь для крепежных элементов.

Состоит петля из следующих элементов:

— створочная часть с металлической вкладкой

— рамная часть с встроенными штифтами для крепления

— дистанционная втулка для соединения рамы и створки

Установка петель на пластиковые двери выполняется через металлический шаблон, который крепится на створке двери в месте, где будет установлена петля.

При их монтаже необходимо обращать внимание на строгое соответствие места крепежа элементов петли, с местом расположения металлических усилителей, предусмотренных внутри профиля ПВХ, и их толщину. Это поможет более эффективно использовать петли, поскольку их грузоподъемность должна соответствовать толщине усилителей.

Не менее важным фактором при подборе петель является:

— высота наплава двери.

— максимальный вес двери

Подводя итог, хотелось бы сказать, что выбирая петли для пластиковых дверей надо учитывать такие моменты как: конструкция профилей рамы и створок, наличие усилителя в профиле, толщина стенок профиля, вес и размеры створок, как будет происходить открытие дверей. Если учесть все эти моменты то выбранные петли прослужат долго, и обеспечат надежную работу дверей.

Монтаж дверных петель на дверях из ПВХ – шаг за шагом

На примере петли KT-N немецкого производителя дверных петель компании Др. Хан рассмотрим как монтировать дверные петли.

1.Подготовить рамный и створочный профиль к монта-жу петель

2.Настройка шаблона:

Настроить размер рамной части шаблона на шкале 9 – 22 мм в зависимости от профильной сисистемы. Передвинуть регулировочный элемент створочной части шаблона до маркировки «KT-N» и зафиксировать ее зажимным рычагом. Поставить шаблон на профиль. Настроить размер прижима створки на рамной части шаблона в зависи-мости от профиля 13 – 27 мм. Прикрепить шаблон к профилю со струбциной шаблона.

3.Cверление отверстия: Просверлить створку, размер сверла 5мм. Выбрать сверлильной пары АА или BB в зависимости от про-фильной системы.

Пара АА Пара BB

Просверлить раму (сверло 5мм). Внимание, перед тем как сверлить, обратите внима-ние на лево- и правостороннее применение (согласно DIN).

Читать еще:  Как выбрать подходящую и практичную ручку-скобу для входной двери

Поставить вспомогательный шаблон для крепления к наплаву. Просверлить сбоку наплава профиля.

4.Монтаж на раме:

Вставить рамную часть петли в пробуравленные от-верстия и зафиксировать ее спецвинтами.

5.Монтаж на створке:

Монтировать створочную часть петли. Вставить шар-нирный элемент с левой или правой стороны до упора (в зависимости от лево- или правостороннего применения). Предварительно выбрать параметры прижима 13 – 27мм (в зависимости от конструкции профиля).

Вставить створочную часть петли в просверленные отверстия и привинтить в отверстиях АА или BB. В свободные отверстия вкрутить саморезы. Прикрутить опорный угол петли к наплаву створки.

6.Вставить защитную крышку в паз, задвинуть и зафик-сировать ее крепежным винтом. Вставить заглушку.

7.Установление или снятие створки выполняется в от-крытом положении под углом прибл. 90 градусов.

Домашним мастерам на заметку. Что лучше отрегулировать или заменить петли для пластиковых дверей?

Один из элементов дверной фурнитуры – дверные петли, является одним из самых ответственных элементов металлопластиковых конструкций. Именно они подвержены наибольшим нагрузкам, создающимся весом самой двери и постоянным трением в процессе открывания и закрывания двери. Поэтому к петлям для пластиковых дверей предъявляются повышенные требования как по материалу, из которого они изготовлены так и по качеству исполнения производителем (точность литья, класс обработки, износостойкость и пр.).

Обычно этот элемент фурнитуры не требует частого обслуживания. Евростандарты предусматриваю не менее 200 000 циклов открывания-закрывания. Так если вы четыре раза в день круглый год будете выходить на балкон, срок службы регулируемых петель ориентировочно составит 135 лет. Вполне солидный срок и соответственно – надежность.

Но, это в теории и только в том случае, если используется фурнитура солидного производителя. В случае использования дешевой фурнитуры (обычно китайского производства) обнаружить скрытые дефекты сложно и гарантий от поломок вам никто не даст.

Если случилась поломка дверной петли или дверь стала неплотно закрываться. Самопроизвольно открываться или закрываться первым делом необходимо осмотреть дверные петли и определиться с объемом необходимых работ. Либо потребуется замена петли в случае поломки, либо достаточно будет отрегулировать петли.

Замена дверной петли

В подавляющем большинстве случаев на балконные двери устанавливаются накладные регулируемые петли. Снаружи они скрыты декоративными пластиковыми накладками, которые необходимо снять для свободного доступа к петле.

Чаще всего происходит разрушение деталей регулируемой петли выполненных из алюминиевого или цинкового литья в силу скрытых дефектов. Но замене подлежит не только вышедший из строя элемент, а вся петля в сборе.

Чтобы проделать эту операцию самостоятельно необходимо снять дверь. Для этого потребуется нехитрый инструмент: молоток, плоскогубцы или кусачки и пробойник (керн).

Алгоритм действий по снятию металлопластиковых дверей состоит из поэтапных действий:

  • снятие декоративных накладок;
  • выбивание оси, на которой вращается дверь;
  • снятие двери с оси нижней петли;
  • демонтаж сломанной петли;
  • монтаж новой петли.

Дальнейшие действия по водворению двери на место осуществляются в обратном порядке.

Существенным является то, что все действия по снятию дверей выполняются при её приоткрытом положении.

При помощи молотка и керна несильными движениями утапливается ось верхней петли до тех пор, пока не покажется её нижний край. После этого плоскогубцами или кусачками захватывается нижний конец оси и вытягивается вниз. Если дверь крепится на трех петлях такую же операцию проводят и со средней петлей. Нижние петли имеют другое устройство. В них ось, на которой вращается дверь закреплена намертво. Поэтому выбивать её не надо.

Намного отклонив дверь на себя её надо поднять на 4-6 см вверх, до полного выходы оси из цилиндра дверной половинки петли. Вес конструкции двери с тройным стеклопакетом, широким профилем и утеплителем может быть достаточно солидным, поэтому проводить снятие дверей желательно с помощником.

Для замены желательно подобрать регулируемые петли такой же фирмы-изготовителя, какие были установлены на дверях изначально. Это предотвратит необходимость просверливания новых отверстий в профиле и использование шаблона.

Но если причиной поломки стал скрытый дефект или некачественность дешевой китайской фурнитуры – конечно же лучше заменить её на более дорогую, но надежную и долговечную фурнитуру европейских производителей, чтобы уже в последующем не возвращаться к этой проблеме на протяжении всего срока эксплуатации дверей.

Выбор фурнитуры для пластиковых дверей чрезвычайно многообразен, но оптимальным вариантом будет прихватить с собой сломанную дверную регулируемую петлю перед походом в магазин. Так легче будет объяснить продавцу какая именно петля вам необходима. Если же вы заказываете регулируемую петлю через интернет, внимательно перепишите все имеющиеся на ней обозначения, и сопоставьте их с информацией размещенной в описании к товару в интернет магазине.

Регулировка петель

Поломки петли случаются довольно редко, поэтому основной причиной плохой работы двери в большинстве случаев является их разбалансировка в следствии провисания под тяжестью дверного полотна, особенно если дверь большую часть времени находится в открытом положении.

Отрегулировать петлю несложно. Единственный инструмент, который вам понадобится — это отвертка со сменными битами (крест+прямая) и набор шестигранных Г-образных ключей.

Конструкция всех регулируемых петель предусматривает возможность их небольшого смещения (на несколько миллиметров) в трех направлениях: вертикальном, горизонтальном и фронтальном.

Если речь идет о перекосе двери, что определяется либо уровнем, приложенным к верхней кромке дверного полотна либо по линии, очерченной по периметру закрытой двери и сравнению ширины между контуром и краем дверной коробки, то необходимо отрегулировать горизонтальное смещение (регулировочный болт расположен на петле сбоку).

Если дверь стала плохо закрываться и цепляется нижним краем за порог – то следует отрегулировать её в вертикальном направлении — поднять (регулировочные болты находятся сверху).

Если ослабла сила прижима – необходимо проверить в каком положении находится переключатель режима «зима-лето» на торцевой части двери в районе дверной защелки и выставить его в надлежащее положение.

Ремонт регулируемых дверных петель, даже связанный с их полной заменой – манипуляция не сложная с технической точки зрения, но трудоемкая в силу большого веса самого дверного полотна которое требуется поднять и удерживать какое-то время. При наличие необходимого инструмента и комплекта дверных петель, которые вы хотите установить, она не займет больше 30-40 минут. Еще проще выполнить регулировку положения провисшей двери.

Подведём итоги

Если в своими руками сумеете выполнить ремонт балконной двери, поменяв петли для пластиковых дверей, значит вы – настоящий домашний мастер!

Как правильно подобрать и установить петли для дверей из ПВХ профиля, их особенности и виды

Петли для ПВХ-дверей являются одним из важных функциональных элементов всей конструкции. Они обеспечивают соединение полотна с коробкой и позволяют открывать и закрывать двери. Поскольку из всех элементов петли изнашиваются быстрее других, их приходится менять. Чтобы это сделать, нужно разбираться в видах фурнитуры и особенностях в зависимости от места монтажа.

Виды петель для ПВХ-дверей

Дверные петли разделяют по следующим признакам:

  1. Ширина. Различные виды предназначены для узкого (до 9 см) или широкого (до 11 см) профиля.
  2. Способность выдерживать большие нагрузки. Петли для узкого профиля предназначены для веса створки до 80 кг, а для широкого — до 160 кг.
  3. Ширина наплава. Фурнитура может быть с подкладками или широким наплавом.
  4. Способ крепления. Каждый производитель использует собственную систему фиксации, поэтому для монтажа нужен специальный шаблон, облегчающий установку.
  5. Материал изготовления. Конструкция петель включает в себя корпус, штифты, вкладыши, втулку и фиксирующие болты. Изготавливаются они из таких материалов:
    • корпус — цинковый сплав или алюминий;
    • штифты и вкладыши — нержавеющая сталь или сплав металлов;
    • дистанционная втулка — из сверхпрочного пластика или тефлона;
    • крепежные элементы — оцинковка или нержавеющая сталь.
  6. Способ регулирования. Всего различают 3 способа:
    • по вертикали;
    • по горизонтали;
    • по силе прижима.
  7. Дизайн фурнитуры.

Особенностью механизма петель для пластиковых дверей является возможность регулировать положение створки во всех направлениях. Благодаря этому удается достичь максимально плотного соединения полотна с коробкой и высокого качества работы всех замков.

Особенности выбора в зависимости от места установки

Если планируется установка данных элементов фурнитуры на балконную дверь, подойдут изделия для узкого профиля. Створки с широким профилем используют для входных дверей, чтобы максимально изолировать помещение от холода и звуков. Балконная перегородка часто является дополнительной, а не основной защитой, поэтому устанавливают облегченные конструкции.

Желательно выбирать качественную фурнитуру, поскольку это обеспечивает надежность механизма и длительный срок эксплуатации. Поскольку часто балконная дверь может открываться в нескольких положениях, фурнитура должна выдерживать частую эксплуатацию.

Монтаж своими руками

Прежде всего следует определить, нуждается ли фурнитура в замене. Если она качественная, достаточно простой регулировки, чтобы створка снова плотно прилегала к коробке и замки попадали в соответствующие пазы. Если же корректировка невозможна, необходимо выполнить замену петель.

Для этого понадобятся такие инструменты:

  • молоток;
  • плоскогубцы;
  • пробойник.

Устанавливается фурнитура по следующему плану:

  1. снимаются декоративные части конструкции;
  2. с помощью пробойника удаляется ось;
  3. створка снимается с нижнего элемента;
  4. демонтируют сломанную деталь;
  5. устанавливают новый элемент.

С помощью молотка выбивают ось с верхней петли до того момента, пока не покажется ее часть внизу. Затем плоскогубцами захватывают выступающий элемент и вытягивают его. Аналогичные действия проводят с каждой петлей. Створку при этом следует держать так, чтобы нижняя кромка была параллельна поверхности пола, чтобы предотвратить изгиб оставшейся фурнитуры.

Если повреждена только какая-то деталь, ее можно заменить на аналогичную, которая поставляется в комплекте. Если же необходимо полностью заменить фурнитуру, это выполняют после удаления сломанной. Чтобы не сверлить в профиле новые места для креплений, желательно выбрать петли такие же или максимально приближенные по дизайну.

Новая фурнитура крепится сначала к дверному полотну, а затем к коробу. Устанавливая створку, сначала нижний элемент, а затем регулируют положение полотна и фиксируют верхний. Такая последовательность действий предотвратит перекосы двери и поломку петель.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
