Консольные лестницы конструктивные особенности и способы установки

Консольная лестница: особенности конструкции и используемые материалы

На смену скучным интерьерам все чаще приходят современные технологии отделки, а выбор вариантов дизайна интерьера поражает воображение. Изменилось и отношение к лестницам, внешний вид которых претерпел серьезные изменения, а на особом счету консольные лестницы. Они поражают совей воздушностью и оригинальностью, а при кажущейся опасности, такие лестницы безопасны не более, чем классические конструкции. Поговорим о том, что собой представляют консольные ступенчатые конструкции, чем они отличаются от обычных маршевых лестниц и насколько они опасны, на самом деле.

Особенности консольной лестницы

При виде лестничных маршей, «повисших» в буквальном смысле в воздухе, создается двоякое впечатление. С одной стороны это выглядит неповторимо и оригинально, с другой – возникает чувство опасности. На самом деле конструкции консольного типа безопасные, но только в случае, если проектирование и монтаж их был выполнен правильно, с соблюдением установленных норм и требований. Изготовление консольных лестниц – это сложный технологический процесс, но при наличие определенной подготовки сделать их можно самостоятельно. Каждая такая лестница индивидуальная, хотя есть и общие особенности:

  • экономичность, что достигается использованием минимального количества материалов;
  • с использование лестниц консольного типа экономится полезная площадь помещения, создается эффект визуального увеличения помещения;
  • поверхности комнаты максимально поглощают свет, так как ступени его практически не закрывают;
  • универсальность, а консольные лестницы можно адаптировать к любому стилю дизайна интерьера – от деревенского «прованса» до современного стиля «хай-тек»;
  • придают помещению «воздушности».

Между тем, конструкция консольных лестниц не всегда идеальная, а говорить о безопасности конструкции можно только в случае использования особо прочных изделий. Делая выбор в пользу ступеней, «повисших» в воздухе, необходимо понимать, что к передвижению по ним надо приспособиться, особенно если отсутствуют перила и поручни. И еще: если с вами рядом живут дети или люди пожилого возраста, от лестницы консольного типа придется отказаться или использовать дополнительные меры предосторожности.

Какие материалы используют для монтажа

В зависимости от особенностей помещения, предполагаемой нагрузки и наличия жильцов, входящих в «группу риска» (детей и пожилых), выбирается материал для изготовления каркаса консольной лестницы и ее ступеней. Для этого используют разные материалы, каждый имеет свои преимущества и недостатки. Рассмотрим каждый из них.

Натуральная древесина или древесно-стружечные материалы

Дерево, МДФ и другие древесно-стружечные материалы используются для возведения консольных конструкций лестницы чаще всего. Это не сложно объяснить, ведь дерево легкое и прочное одновременно. Древесные материалы используются сольно и прекрасно смотрятся в сочетании со стеклом, металлом и другими материалами. Дерево легко обрабатывается и позволяет получить изделие любой сложности.

Стекло

Последнее время при отделке жилых домов и коммерческих помещений все чаще используется стекло. Это касается и стеклянных лестниц, позволяющих подчеркнуть исключительность дизайна любого интерьера. Для монтажа стеклянных лестниц используют закаленное стекло, а максимальная прочность конструкции достигается использованием косоуров, изготовленных из прочного материала. А что может быть воздушней стекла?

Пластик

Несмотря на то, что изделия из пластмассы нашли свое применение во многих отраслях, лестничные марши из пластмасса делать не желательно, даже если используется прочный пластик. Между тем он идеально подходит для отделки ступеней. При правильном выборе изделий лестница выглядит идеально, а к прочности конструкции возникают претензии.

Металл

Металлические лестницы – это не редкость, между тем в случае с консольными конструкциями стальные изделия используют, но не на всех этапах производства. Благодаря хорошей прочности металла его используют для изготовления силовых опор (косоуров), а в качестве дизайнерского решения металл используют только в случае, если того требует общий стиль дизайна.

Бетон

Реже всего можно встретить консольные лестницы из бетона, а причиной тому чаще всего является большой вес и сложности монтажа. Чтобы конструкция была прочной, необходимо армировать подступенки, что неудобно. Избежать подобных неприятностей можно, используя легкие и одновременно суперпрочные накладки, изготовленные по уникальной технологии C3.

Как сделать консольную лестницу: пошаговая инструкция

Увидев у соседей, родственников или коллег по работе эту необычную конструкцию, многие задумываются над тем, как сделать консольную лестницу. Поручить эту непростую задачу можно специалистам, но можно сделать это и самостоятельно, если вы уверены в своих силах. Учитывать придется несколько важных моментов:

  • крепление к несущей стене должно быть прочным и безопасным, а достичь этого можно, углубив лестничный марш на глубину 20-40 см (в зависимости от материала и толщины стены);
  • прочность косоура – опорной конструкции сложной формы, а именно от его прочностных характеристик зависит долговечность конструкции и безопасность передвижения по лестнице;
  • в случае использования тросов, заменяющих перила и поручни, необходимо обратить внимание прочности крепления к потолку;
  • для получения особо прочной конструкции лучше использовать профильные системы, в которых несущие элементы конструкции крепятся к стене, после чего зашиваются гипсокартоном или другими листовыми материалами.

Если вы решили сделать монтаж консольной лестницы самостоятельно, помните о безопасности, в первую очередь. Не надо экспериментировать с вариантами крепления, при этом использовать необходимо не тонкие, а довольно прочные крепежные изделия. Не стоит давать лишнюю нагрузку на ступени и устанавливать на их край лишние элементы. Помните также о расстоянии заглубления в стену, а оно не должно быть менее 20 см, а малозаглубленная конструкция прослужит не долго, не приходится говорить и о безопасности. Об особенностях монтажа консольных лестниц подробно рассказано в другой публикации.

Консольная лестница – теория, практика от пользователя портала

Когда о необходимости комфортного и безопасного доступа на второй этаж задумываются еще в процессе проектирования дома, можно заложить лестницу любого типа. Это значительно эффективнее, чем после пытаться втиснуть хоть что-нибудь удобоваримое, не говоря уже об эстетике. Один из участников нашего портала продумал все заранее, и в результате у него — консольная лестница, считающаяся одной из самых привлекательных в плане «воздушности». Его опыт интересен тем, что, оставшись заказчиком, он все же смог прилично сэкономить даже в плане финансов, не говоря о времени и трудозатратах.

Содержание

  • О консольных лестницах.
  • Консольная лестница из металла от sergpn.
  • Проект.
  • Материалы и инструменты.
  • Исполнение.

О консольных лестницах

Эффект легкости и воздушности в этих конструкциях достигается за счет отсутствия наружных опор в привычном понимании – нет ни ровного косоура, ни тетивы, ни вертикальной опоры. «Парящие» ступени монтируются непосредственно в стену, учитывая, что вся нагрузка придется только на этот крепеж. Выбирая такой тип лестницы, необходимо правильно рассчитать, прежде всего, несущую способность стены. Тип крепления ступеней зависит именно от результата расчетов, это могут быть следующие варианты:

  • врезка в стену – глубина зависит от прочности стены, в среднем 20-40 см;
  • кронштейны – как специальный крепеж, так и различные вариации (металлические пластины, швеллер, декоративные опоры);
  • каркас – при минимальной несущей способности стены вплотную к ней располагают каркас из металла (швеллер, профиль), который фиксируется к перекрытиям, а к нему — консольные ступени.

Поручень обычно пускается по стене, при необходимости в качестве ограждения делают потолочные тяжи, в редких случаях в угоду визуальной составляющей обходятся и без тяжей, и без поручня.

Что касается материалов, то полет фантазии практически безграничен, но самые практичные лестницы со ступенями на металлическом каркасе с деревянными накладками или футлярами. Именно такой вариант исполнения у нашего умельца.

Консольная лестница из металла от sergpn

Решил поделиться своей лесенкой-чудесенкой – без всяких изысков, вполне повторяемая любым человеком, гуманная по материалам и стоимости. Ступени представляют собой две параллельные профильные трубы, сверху лист метала, с одного торца – заглушка, с другого – упорная пластина. После финишной отделки на ступени будут одеты деревянные футляры.

Проект

Дом у топикстартера построен по монолитной технологии, а так как консольную лестницу он задумал изначально, то одна из диафрагм жесткости металлического каркаса и была задействована под конструкцию. Недостающий фрагмент дополнили швеллером.

Все расчеты и сам проект sergpn заказал у профессионалов. Учтена и несущая способность, и устойчивость к динамическим нагрузкам. Наш умелец считает, что проект обязателен.

Все моменты учтены на этапе проектировки, я сознательно выделил расходы на расчет отдельной строкой, а не написал, что «идем в сарай, смотрим, чего из металлолома осталось, и варим из этого лестницу примерно вот такой формы». Учитывая патологическое неприятие большей части форумчан каких-либо расходов на проектантов и желание строить по интуиции, я хочу донести до них, что проект и расчет – это экономия, а не расходы.

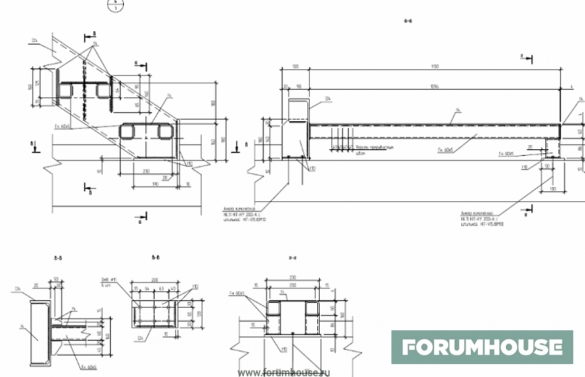

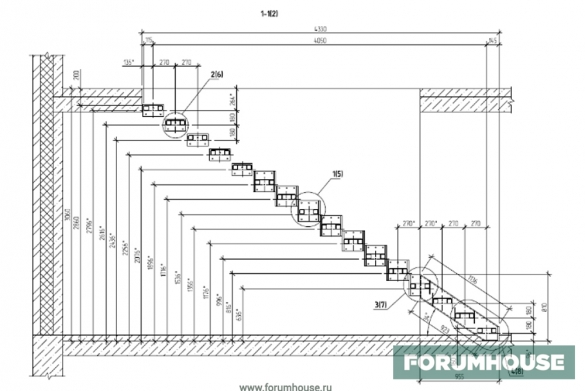

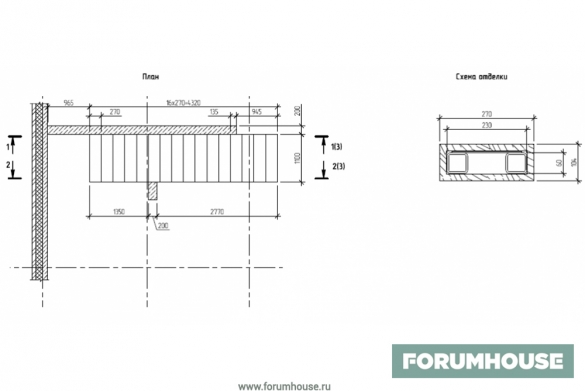

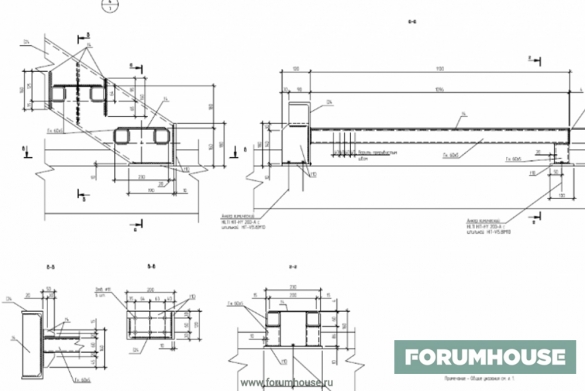

Чертежи своей лестницы sergpn выложил для всех заинтересованных.

Материалы и инструменты

  • профильная труба 60×60×5 мм – каркас ступеней;
  • листовой металл, толщиной 10 мм – опорные пластины и «косынки»;
  • листовой металл, толщиной 4 мм – накрывные и торцевые планки;
  • швеллер 270×6 мм – недостающая часть опоры под четыре ступеньки;
  • химические анкера, шпильки – для крепления к стене опорных пластин и швеллера.

Вместо того, чтобы заморачиваться с резкой такого толстого металла болгаркой, отдал все в мастерскую на плазменную резку, для сварки использовался инверторный сварочник и профессиональные сварщики 5-го разряда.

Исполнение

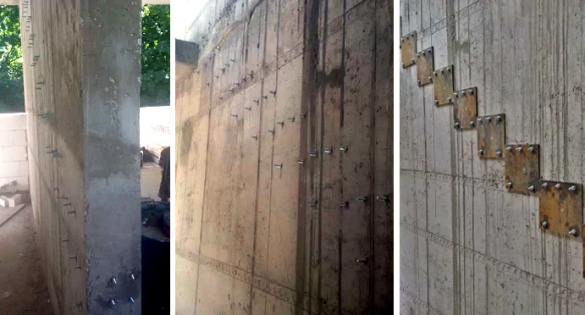

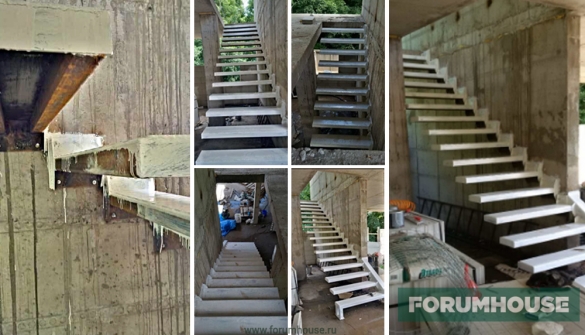

Первым этапом по разметке высверлили отверстия под шпильки и зафиксировали их в стене, следующими смонтировали на них опорные пластины под ступени и швеллер. Химические анкера умелец предпочел обычным, чтобы избежать в дальнейшем образования люфта.

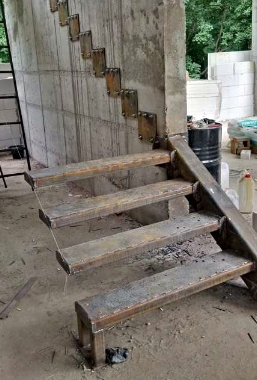

Далее приварили к швеллеру первые ступени.

В силу определенных сложностей алгоритм исполнения ступеней получился следующим:

  • трубы «прихватками» к опорной пластине;
  • косынки;
  • накрывной лист;
  • торцевая планка.

Именно такая последовательность обусловлена тем, что при других вариантах выдержать плоскость идеальной не представлялось возможным.

Варили поочередно, что несколько сложнее, из-за невозможности прикрепить упорные пластины ровно (где-то арматура, где-то еще какая-то неприятность). Поэтому каждая ступенька делается индивидуально. Каркас из профтрубы варить проще, но на изгиб эта конструкция работает хуже, чем полностью зашитые сверху накрывающей пластиной параллельные трубы. Но, с другой стороны, зашивка листом сверху возможна (как показала практика) только для труб, которые уже приварены к пластине, иначе трудно соблюсти параллельность (лист ведет). Вот, собственно, из-за этого и был выбран такой способ сборки.

Некоторых участников темы интересовал вопрос, не проще ли было использовать сквозной крепеж. Как ответил умелец, ввиду нагрузки сделать болты впотай нельзя. А делать двойную работу по креплению пластин с другой стороны и после еще придумывать, как их закрыть, слишком проблематично. Других смутили косынки, так как множество примеров монтажа ступеней — без этого узла. Оказалось, косынки не только необходимы, но и полезны.

Читать еще:  Отделка лестниц деревом: выбор материала

Косынки для моего способа отделки стены — не проблема: декоративный слой будет около 4-5 см (штукатурка плюс клинкерная плитка), оставшаяся часть косынки (2-3 см) идеально подходит для размещения подсветки и датчиков движения, сверху закрою плашками из акрила. Плюс критичность – по расчету они нужны. Если смущают, можно попробовать заказать расчет конструкции, в которой будут исключены косынки, возможно, предложат иной вариант.

Так как по финансовым соображениям в обозримом будущем декоративных деревянных футляров не предвидится, умелец щедро обработал готовую конструкцию грунтовкой и на этом пока остановился.

Как рекомендовано проектом, после окончания монтажных работ лестницу проверили на несущую способность «классическим» методом – нагрузили на ступеньку мешки с цементом на 250 кг. Прогиб составил менее 1 мм, что вполне удовлетворительно, учитывая, что вес домочадцев значительно меньше, а прыгать на консолях никто не планирует.

С учетом всех трат лестница обошлась в 45 тысяч рублей:

  • проект – 5 тысяч;
  • металл (с резкой) – 15 тысяч;
  • монтаж (сварка/резка на месте) – 20 тысяч;
  • расходники и комплектующие (анкера, шпильки, электроды, грунтовка) – 5 тысяч.

На изготовление лестницы ушло всего четыре дня. Как отдельно подчеркивает sergpn, компании, предлагающие готовые конструкции такого плана, называли ценник от 100 тысяч рублей и срок в две недели. Поэтому даже при отказе от самостоятельного изготовления в пользу профессионального, реально сократить затраты в два раза. Если же имеются соответствующие навыки и оборудование, то затраты на материалы и вовсе по нашим временам минимальные.

Проследить за дальнейшим развитием событий можно в теме автора, подробнее о разных видах лестниц, в том числе и консольных – в статье о металлических лестницах, как обеспечить своими силами доступ на холодный чердак – в материале о самодельной складной лестнице. Пример очень необычной лестницы – в одном из наших видео.

Консольная лестница: особенности конструкции и преимущества

Очень эффектно и невероятно стильно выглядят консольные лестницы в интерьере. Этот тип конструкции имеет кардинальные отличия от других моделей не только в визуальном плане, но и по технологии изготовления и монтажа. Выполнить такую задумку способен далеко не каждый мастер. Отчасти именно поэтому консольные изделия являются настолько привлекательными и востребованными для богатых интерьеров.

Особенности конструкции

Консольные модели лестниц – это уникальные в своем роде изделия, они способны кардинально преобразить интерьер, придав ему легкость и современное веяние. Главное отличие состоит в креплении элементов и самой конфигурации. Дело в том, что консольные лестничные ступени не имеют как таковой явной опоры. Вы не найдете в них ни привычных для маршевых вариаций косоуров, ни грубых вертикальных опор, характерных для винтовых конструкций, ступени остаются открытыми со всех сторон, они как будто парят в воздухе.

Непередаваемое ощущение легкости достигается за счет фиксации лишь одной части ступенек к невидимой опоре. В качестве перил используются стеновые поручни. Проникновение света происходит по максимуму, благодаря отсутствию подступенков, открытые проступи ничем не загромождаются.

Чтобы обезопасить передвижение людей по такой лестнице, укрепить ступени и при этом не нарушить общей концепции изделия, можно использовать металлические тросы или прутья, закрепленные на краю ступени и потолочном перекрытии. Таким образом, лестница как будто подвешивается в пространстве.

Консольная лестница станет изюминкой любого интерьера

Преимущества и недостатки

Консольные модели способны заворожить любого, они просто не могут не понравится, но есть ли смысл использовать их для подъема на второй этаж? Следует более подробно рассмотреть их сильные и слабые стороны.

Преимущества консольных лестниц:

  • не загромождает пространство, а потому занимает по сути гораздо меньше места;
  • не преграждает световые и воздушные потоки в помещении;
  • выглядит очень стильно и эффектно, может стать изюминкой любого интерьера;
  • снижается расход материалов для основных элементов лестницы;
  • создает ощущение легкости и элегантности.

Тем не менее консольная лестница имеет и свои недостатки:

  • требует более прочных креплений;
  • не слишком удобна для передвижения;
  • сложная в проектировке и исполнении;
  • дорого стоит;
  • ввиду отсутствия ограждений является менее безопасной.

Ориентируясь на все это можно сделать вывод о целесообразности возведения такой конструкции в том или ином случае.

Главный недостаток консольной лестницы – это отсутствие ограждения

Используемые материалы

Для того чтобы добиться нужного эффекта важно использовать подходящие материалы. Так как главный принцип – это воздушность, для этой цели могут использоваться:

  • Металл. Ступени из этого материала изготавливаются редко, разве что в виде каркаса. Металл преимущественно используется для опорных элементов.

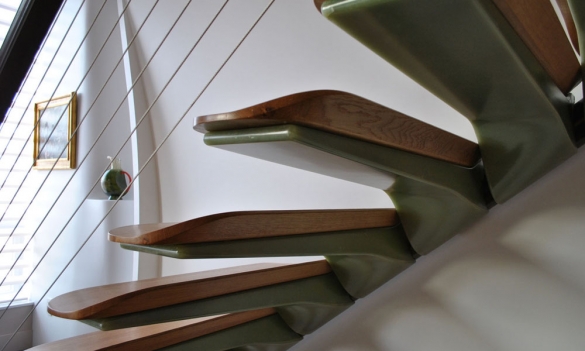

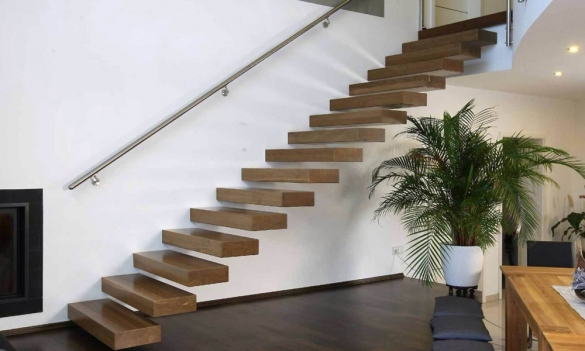

  • Дерево и МДФ. Это стандартный вариант для консольных лестниц, может комбинироваться с любыми деталями, особенно это касается МДФ. Именно последний и является фаворитом благодаря разнообразию исполнения и возможности изготовления облегченных конструкций.
  • Пластик. Используются только крепкие вариации, чаще всего лишь для отделки проступи ступени.

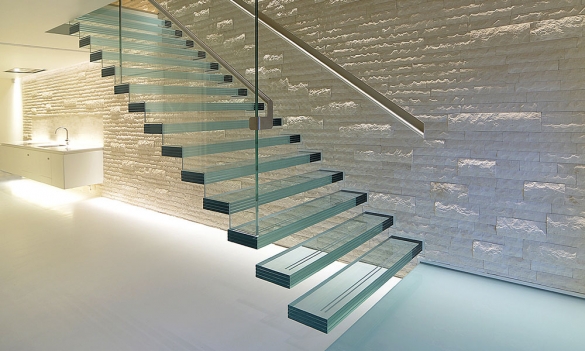

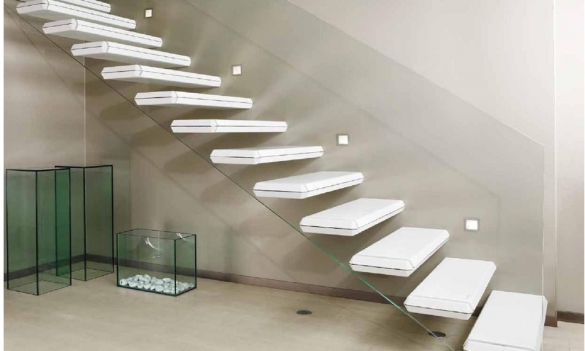

  • Стекло. Ступени из закаленного стекла – это идеальный вариант, они выглядят практически невесомыми, хотя в действительности требуют дополнительного укрепления.
  • Бетон. Довольно сложный и тяжелый для данной конструкции материал, поскольку требуется армирование каждого элемента.

Для изготовления консольной лестницы используют различные материалы

Тем не менее консольные лестницы имеют еще и скрытую часть, которая и обеспечивает её фиксацию. Для креплений с опорой используют, прежде всего, металл. Речь идет об анкерных болтах, швеллерах и кронштейнах.

Способы крепления ступеней

Консольная лестница не имеет явной опоры как таковой, вместо этого для крепления ступеней предусмотрено несколько вариантов:

  • Стена. Ступени врезаются вглубь стены на глубину 20-40 см, в зависимости от типа материала, из которого она построена.
  • Косоур. Имеет вид сложной сварной конструкции, но снаружи представлен изящным изделием, к которому незаметно крепятся ступени. Заменяет стеновое крепление.
  • Больца. Соединяют свободную часть проступей, передавая нагрузку на каждый следующий элемент, пока они не закрепятся в полу и потолке.

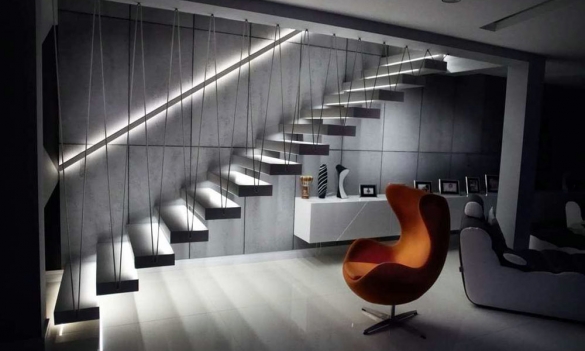

  • Тросы. Дополнительная опора, которая параллельно заменяет поручни, в этом случае нагрузка со свободной стороны ступени передается к потолочному перекрытию.
  • Профиль. Более надежный вариант, схожий с использованием косоура, ступени фиксируются к профилю, а затем все это зашивается гипсокартоном.

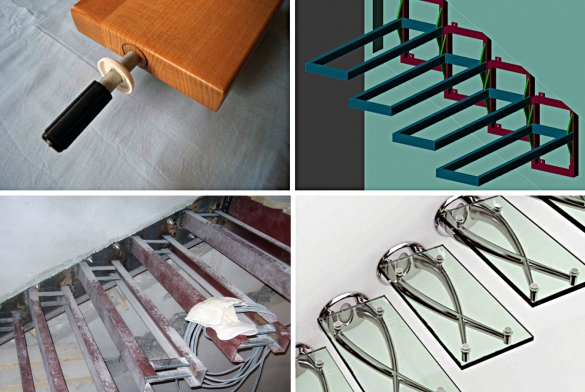

Способы крепление ступеней консольной лестницы

Ошибки при проектировании и строительстве

Так как это довольно сложный вид лестничной конструкции, нередко строители и проектировщики допускают ошибки:

  • неправильный способ крепления ступеней к опоре;
  • использование тонких креплений;
  • неправильное распределение нагрузки;
  • установка элементов на свободный край ступени, увеличивающих давление на опору;
  • недостаточное углубление в стену;
  • использование пластиковых крепежей вместо металлических;
  • отсутствие демпфирующих прокладок в стене для звукоизоляции.

При несоблюдении технологии пользоваться такой конструкцией становится небезопасно. Если процесс расшатывания элементов уже начался, есть два выхода из ситуации: использовать дополнительные фиксаторы или же переделать консольную модель в стандартную.

Подобный тип лестниц станет отличным решением вопроса об обустройстве подъема на второй этаж в современных домах. В частности, следует отметить такие стили, как минимализм, хай-тек, модерн, лофт или арт-деко. Для того чтобы срок эксплуатации и надежность конструкции были максимальными, привлекайте к строительным работам только мастеров с хорошей репутацией и опытом выполнения подобных работ.

Правила сооружения консольной лестницы

Ступени консольной лестницы, один конец которых является безопорным, должны выдерживать нагрузку минимум 150 кгс каждая, и плюс еще вес перил. Как придать высокую прочность этой «воздушной» конструкции?

Заделка ступеней в стену

При возведении стены из кирпича или массивных блоков (например, полнотелых керамзитобетонных) концы ступеней замуровывают в кладку не менее чем на 200 мм (при максимальной ширине марша 800 мм). При этом каждая ступень должна быть придавлена как минимум десятью рядами кирпичей (блоков). Если строительство ведется из поризованных керамических и пустотных керамзитобетонных блоков, а также из щелевого кирпича, заделку следует углубить до 300–400 мм, что возможно сделать только при достаточной толщине стены. В случае если материалом для кладки служит легкий газобетон, то места заделки ступеней необходимо укреплять закладными деталями из тяжелого бетона. Что же касается самих ступеней, то они должны быть изготовлены из очень твердых и упругих материалов, к примеру, из железобетона.

Монтаж кронштейнов

Приведенные выше требования к материалу ограждающей конструкции остаются в силе, а вот ступени могут быть сделаны из инженерного массива, ДСП или MDF. В данном случае они уже не являются самонесущими, а опираются на кронштейны, в качестве которых служат отрезки стальной профильной трубы длиной не более 1 м, замурованные в стену на глубину 250–300 мм. Выпуски трубы (обычно на 2/3 длины проступи) помещают в пазы или отверстия, проделанные в ступенях, скрывая таким образом металлические детали от глаз. Обратите внимание: заделывать кронштейны в кладку, а также устанавливать на них ступени следует только с применением демпфирующих прокладок, иначе звук шагов будет передаваться через стену в другие помещения.

Есть вариант сооружения консольной лестницы, когда кронштейны приваривают (или привинчивают) к стальной тетиве, закрепленной на перекрытиях с использованием мощных опорных площадок и анкеров. Притом сама тетива представляет собой сложную сварную ферму с продольными, поперечными и диагональными ребрами жесткости.

Читать еще:  Параметры лестницы, расчет оптимальной конструкции

Применение для кронштейнов или каркаса слишком тонкого (менее 3 мм) металла приведет к скручиванию силовых элементов под воздействием нагрузки.

Анкерное крепление

Такую консольную лестницу можно сооружать уже после возведения стен. Важно понимать, что подобная конструкция не реализуема в случае кладки из щелевого кирпича, пустотелых или поризованных блоков, так как они просто не удержат в своем теле анкеры.

Несущими элементами ступеней являются сварные кронштейны с опорными площадками, прикрепляемые к стене четырьмя или более стальными анкерными болтами длиной не менее 150 мм и диаметром от 10 мм (для стен из легких материалов возможным решением может стать существенное увеличение площадок, для того чтобы уменьшить усилие на отрыв). Если использовать анкеры меньшего диаметра, ступени постепенно расшатаются и конструкция станет небезопасной для эксплуатации.

Металлокаркас

К этому способу монтажа консольной лестницы прибегают тогда, когда несущая способность ограждающей конструкции не позволяет использовать ни одну из описанных выше технологий. В основе сооружения лежит мощный сварной металлокаркас из швеллера или профильной трубы 200 × 100 мм, установленный вплотную к стене и привязанный к верхнему и нижнему перекрытиям. К стойкам приваривают или фиксируют болтами консольные опоры для ступеней. Чаще всего каркас обшивают деревом или листами гипсокартона с последующей отделкой, но если это изделие в декоративном исполнении (с порошковым напылением и пр.), то оно становится элементом дизайна интерьера.

В чистом виде лестницы-консоли встречаются нечасто. Обычно для повышения их надежности приходится предусматривать дополнительные опорные узлы, например потолочные тяжи.

Консольная лестница: что это такое и как ее сделать

Дома, в которых имеется более одного этажа, нуждаются в установке лестницы. И хорошо, если лестница, ее вид и вариант монтажа продумывается до момента возведения строения. Среди всего многообразия следует выделить консольные лестницы.

Благодаря своим характеристикам, они создают ощущение легкости, надежны и обеспечивают свободный доступ на другие этажи. Заказывать лестницу консольную лучше у профессионалов своего дела. Такой подход гарантирует сохранение всех качеств лестницы надолго.

Однако и самостоятельно можно изготовить такую конструкцию в собственном доме. Рассмотрим, как то делается.

Какие достоинства имеет консольная лестница

Необычная, надежная и безусловно становящаяся «изюминкой» любого дома, консольная лестница вызывает неподдельный интерес. Выделяясь среди остальных видов, консольная лестница обладает следующими важными преимуществами перед другими видами лестниц в доме:

  • ощущение воздушности. Достигается за счет особенностей конструкции;
  • возможность использования разнообразных материалов для внешнего оформления;
  • отсутствие лишних деталей;
  • занимает минимум пространства в помещении;
  • разнообразие вариантов крепления к несущей стене.

Невероятное ощущение полета при перемещении по консольной лестнице – именно так о ней отзываются те, кто установил ее в своем доме. Удобство и изящество – неоспоримые достоинства. Современная консольная лестница станет интересным решением! Предлагаемые в продаже варианты разнообразны. Качество у надежных производителей гарантируется. И придать с ее помощью необычность можно любому дому!

Часто лестницы в доме начинают со временем издавать характерный скрип. Возникает он из-за изменений качестве материалов, из которых изготовлена лестница. Порой – из-за некачественной сборки. Прочитать, что же следует сделать в случае скрипа, можно здесь.

Чем можно дополнить консольную лестницу

Установив в своем доме такую лестницу, можно получить совершенно новое восприятие привычного помещения. Например, обеспечив для лестницы подсветку.

Она «заиграет» совершенно неожиданным образом! И даже не понадобится дополнительное верхнее освещение. Ведь даже в темноте прекрасно видны ступени и поручни.

А можно установить консольную лестницу необычного формата. К примеру, спиральную.

Присмотритесь, такая лестница может быть установлена даже в не самом большом помещении. А форма подчеркнет изящество конструкции.

Консольная лестница может быть изготовлена из разных материалов. Металлическая, деревянная, имеющая декоративные накладки на ступени, консольная лестница становится выбором неординарных личностей. Ведь установить ее в своем доме – значит, проявить свою индивидуальность. Необычная и легкая, она украсит любой дом.

Вариант без перил создает ощущение парения в воздухе.

А что вы скажете о полностью прозрачных ступенях?

Это уж точно неординарное решение для творческих людей!

Разнообразные формы, размеры, использованные материалы – всё это делает подобные конструкции особенностью помещения и его главным достоинством.

Консольная лестница: особенности изготовления

Процесс изготовления консольной лестницы непрост. Продумывать ее конструкцию следует на стадии проектирования и строительства дома. Выполняется монтаж в период отделки стен. Установить ее сможет человек, который имеет четкое представление об особенностях конструкции. А также владеющий строительными навыками. Но при тщательном изучении процесса изготовления консольная лестница может быть установлена и самостоятельно.

Лестница в доме такого типа подразумевает монтаж креплений. Проводится он в несущую стену. Использоваться могут анкера, приваривание к стальной тетиве. А также заделывание ступеней в стену. Иногда фиксируют ступени к потолку или ограждению.

В зависимости от материла стены, осуществляется заглубление опоры в стену. Чем более пористый и рыхлый материал, тем более глубоко вводится крепление. По данной причине проектирование консольной лестницы должно осуществляться на стадии проектирования дома. Места заглубления креплений укрепляются.

Следует учитывать возможную нагрузку на ступени. Она может несколько различаться в зависимости от материала. В среднем она не должна превышать 150 кг на ступень. Лестница в доме на второй этаж рассматриваемого типа продумывается в зависимости от пожеланий. Однако наиболее важным моментом следует считать грамотный выбор ее крепления к стене.

Крепление – самый важный момент в возведении консольной лестницы

Выбор вида крепления является наиболее важным. От этого напрямую зависит надежность конструкции. Консольная лестница в доме своими руками может быть построена при обязательно грамотном выборе вида крепления. Ведь подобная лестница на этаж в частном доме несет значительную нагрузку. И от выбранного крепления зависит срок использования и безопасность.

Существует несколько разновидностей креплений, на которые устанавливается такая лестница в доме на второй этаж. В зависимости от вида дома, наличия свободного пространства и материала стены, выбирается вид крепления.

Анкер

Анкерное крепление считается наиболее надежным. Однако установить его можно лишь на стадии строительства.

Оно устанавливается в толщу стены. И подойдет лишь для сплошного прочного материала. Для пустотелого кирпича или газосиликатных блоков анкеры не применяются.

Потолочные крепления

Такой вид крепления используется при недостаточной прочности стены. И уже после постройки дома.

Представляет собой металлический каркас. Его крепят к потолку. А с лестницей связывают тросами.

Металлические тросы

Стальные тросы самые сложные в исполнении. Они крепятся к стальной тетиве. Представляют собой кронштейны.

Тетива фиксируется на перекрытиях.

Консольная лестница в загородном доме имеет сложную конструкцию. Можно выполнить ее самостоятельно. Обязательный учет приведенных факторов позволит избежать ошибки. Если же уверенности в своих силах нет, лучше обратиться к профессионалам. И консольная лестница будет радовать своей надежностью и изящностью долгое время.

Консольные лестницы, конечно, очень красивы. Но мне они кажутся очень небезопасными. Как-то страшно у себя в доме такие иметь. Не дай Бог, еще рухнут…

Мне кажется, у консольной лестницы перила должны быть обязательно. Иначе в жилом доме они просто опасны. Особенно, если есть дети. Но они красивы, тут не поспоришь

Консольная лестница для коттеджа. Особенности, виды, материалы

Экология потребления. Усадьба: Нет лестниц более эффектных, чем консольные. Основное их отличие от всех других видов лестниц — особенная привлекательность в любом интерьерном стиле.

Нет лестниц более эффектных, чем консольные. Основное их отличие от всех других видов лестниц — особенная привлекательность в любом интерьерном стиле. Воздушность и парение консольных лестниц — лишь иллюзия: данные системы прочны и надежны, и поэтому конструкции их очень сложны — весь крепеж и несущие элементы искусно спрятаны в конструкциях стен, перекрытий и в деталях самих лестниц.

Классические лестницы, имеющие в качестве несущего элемента косоур или тетиву, имеют преимущество в безопасности эксплуатации, кроме того, эти лестницы презентабельны, основательны и солидны. Но современные интерьеры имеют тенденцию к легкости и минимализму, как можно больше воздуха и простора — это несколько противоречит идее правильной массивной лестницы, ограничивающей поле зрения и «съедающей» объем помещения. Консольная лестница для небольших вестибюлей становится удачным решением благодаря компактной конструкции и особому крепежу — непосредственно в стену.

Виды крепления консольных лестниц к стенам:

  • Ступени врезаются в несущую стену на глубину 200 — 400 мм. Глубина врезки зависит от ширины консольного марша и от материала и прочностных свойств стены.
  • Ступени имеют опору посредством специальных кронштейнов, стальных пластин, деталей из швеллера или уголка, больцев, анкерных болтов или декоративных опор.
  • В случаях, когда стена не может обеспечить несущую способность, консольные ступени опирают на рядом стоящих каркас, расположенный как можно ближе к стене и как можно менее заметный. Фиксируют опоры каркаса из швеллерного или уголкового профиля на перекрытия.
  • Как дополнительный крепеж применяют системы потолочных тяжей, одновременно выполняющих вторую функцию — ограждающую. Поручни в таких системах идут как правило, по стене, на которую закреплены ступени.
  • «Висящие» утопленные в стене ступени, отсутствие поручня, перил и балясин любых видов, а также потолочных тяжей и сетчатых ограждений — исключительно интересное решение и радикальный дизайн. Но данный вариант является эксклюзивным не только в контексте интерьерного оформления, а также части повышенной опасности, и применять такие экстремально-каскадерские тренажеры в обычном жилище возможно при особых условиях — как вторую декоративную лестницу. При наличии в доме маленьких детей и людей в возрасте данный вариант лестницы категорически неприемлем.

Лестницы со ступенями одной системы крепежа и одной конструкции могут быть выполнены из различных материалов, и это кардинально меняет облик лестницы. Вариантов достаточно много, и главным в выборе являются предпочтения владельцев и их фантазия. Очень распространен вариант закрепленного к стене металлокаркаса, декорированного панелями МДВ или деревом. Эффектны и долговечны ступени из литого бетона или полимербетона. Особое место занимают стеклянные лестницы — невесомые и прозрачные, но отличающиеся завидной прочностью.

Читать еще:  Как обшить металлическую лестницу

Плюсы консольных лестниц:

  • Легкие и компактные конструкции, не создающие препятствий циркуляции воздуха и световым потокам в помещениях
  • Эффектные внешне, настоящая изюминка интерьера
  • Легкость конструкции обуславливает экономию по расходу основных материалов
  • Экономия полезной площади и объема помещения, что очень важно для небольших домов

Минусы консольных конструкций для лестниц:

  • При отсутствии ограждений перемещение по консольной лестнице отнюдь не безопасно, и в любом случае такая лестница в доме — фактор риска и зона повышенного травматизма. Классическая маршевая лестница с ограждением, спроектированная по формулам безопасности по сравнению с консольной конструкцией — образец безопасности.
  • Консольные лестницы часто неудобны для подъема и спуска.
  • Проектирование и расчеты консольных лестниц сложнее, чем классических маршевых, также сложен и монтаж. Самостоятельные расчеты без опыта и специальных знаний вряд ли оправданы. Монтаж своими руками возможен при наличии расчетов, выполненных специалистами по исходным данным — материалы и конструкция несущих стен и перекрытий и т.п.
  • Несущая способность стены должна быть с запасом. Другой вариант — приставной каркас, и в обоих вариантов надежность крепежа должна быть обеспечена.

Консольные лестницы проектируют на первых этапах. Важно определиться, к каким именно ограждающим конструкциям будет закреплена лестница с учетом массы самих ступеней. Деревянные и стеклянные ступени не требуют дополнительного усиления стены, но для бетонных литых ступеней требуется очень прочная опора и дополнительное локальное армирование, если несущая стена проектируется из монолитного железобетона.

Консоль с дополнительным элементом на свободном конце даст усиление нагрузки на всю систему лестницы, поэтому таких решений обычно избегают. Основные ошибки при устройстве консольных лестниц связаны с неверным выбором крепления, применение недостаточно надежных узлов и деталей и ошибочное распределение нагрузок. Данные ошибки могут привести к тому, что лестница будет опасна для эксплуатации.

Готовая к установке консольная лестница — редкий и стандартный вариант. Для индивидуальных домов конструкцию такой лестницы делают на заказ, по исходным данным конструкции опорной стены или перекрытия и размерам помещения. Даже при возможности комплектации заводскими узлами креплений и каркаса и выборе модели по каталогу требуются изменения для конкретных помещений. Консольные лестницы относят к нестандартным и штучным изделиям.

Другой вид лестниц — винтовые — также могут быть устроены по принципу консольного крепежа. При этом опорный конец ступени закрепляется на основе винтовой лестницы — столб или тяжи, а другой конец остается «парить» в воздухе. Особенность винтовых консольных лестниц — более массивные и надежные опорные столбы. опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Удобная и необычная консольная лестница своими руками

Стилевые направления в оформлении интерьеров всё больше влияют на видоизменение лестничных конструкций. Так, популярность набирают консольные лестницы. Преимущество её в том, что она не препятствует распространению света внутри помещения. Выглядит такая конструкция достаточно нестандартно, можно даже сказать причудливо. Проступи просто висят в воздухе на спущенных с потолка консолях. Но бояться ходить по ней не стоит, ведь конструкция инженерно продумана. При наличии строительного опыта и желания удобную и необычную консольную лестницу можно сделать своими руками.

Конструктивные особенности

Преимущества конструкции:

  • необычный внешний вид;
  • небольшой расход материала – такие лестницы не имеют подступенков, а иногда и ограждений;
  • экономия пространства.

Важно при проектировании подобной конструкции учитывать нагрузки, воспринимаемые проступью. Они должны выдержать 150 кг. – и эта цифра не учитывает вес поручней.

Даже организации, занимающиеся изготовлением консольных лестниц, не располагают готовыми для монтажа изделиями. Они имеют лишь отдельные элементы, из которых позже будет собираться марш. Каждая конструкция должна разрабатываться индивидуально для заказчика с учётом всех условий.

Но сделать такую лестницу достаточно сложно. Её монтаж происходит ещё на этапе строительства или перед отделкой помещения. Существует несколько способов крепления проступей:

  1. Заделка ступеней в стену.
  2. Заделка кронштейнов в ограждающую конструкцию, на которые впоследствии будут крепиться проступи.
  3. Крепление ступеней с помощью анкеров.
  4. Крепление к потолку.
  5. Кронштейнами, которые приваривают или привинчивают к стальной тетиве.

Заделка ступеней

Если дом выполняется из кирпича или тяжёлых блоков, хорошим вариантом для устройства консольной лестницы будет заделка ступеней ещё на этапе строительства. Для этого концы проступей необходимо вмуровать в стену на расстояние, составляющее 1/4 часть от готового изделия. Так, если вы хотите сделать лестничный пролёт равным 80 см., то заложить необходимо 20 см. ступени. Ещё одно требование при таком варианте монтажа — проступь необходимо придавить минимум десятью рядами кладки.

В случае использования более лёгких строительных материалов, таких как поризованные керамические, пустотные керамзитобетонные блоки или щелевой кирпич, глубина закладки проступей увеличивается в 1,5-2 раза и составит 30-40 см. Это будет сложно реализовать, если толщина проектируемой стены меньше требуемой.

Газобетонные здания тоже имеют свои особенности устройства консольной лестницы. В стенах необходимо будет укреплять места заделки всех проступей с помощью закладных элементов, выполненных из тяжёлого бетона. Бояться за внешний вид при этом не стоит, ведь существуют декоративные накладки, например, деревянные. Также подойдут ламинированные панели, натуральный или искусственный камень. При применении такой конструкции в стилевом решении лофт можно оставить всё без изменений.

Заделка кронштейнов

При таком варианте монтажа консольной лестницы, в стену необходимо замуровать профильную трубу длиной не более метра. Глубина закладки должна быть не менее 25-30 сантиметров. Оставленные выпуски должны соответствовать 2/3 длины проступи. Требования, предъявляемые к стенам, остаются теми же, расширяется возможность выбора материала ступеней. Для такого варианта крепления можно применять инженерный массив дерева, а также материалы на основе древесного композита, такие как ДСП, МОР. Это происходит потому, что проступи теперь выступают не как самонесущие конструкции. Вся нагрузка переходит на заделанные в стену кронштейны. Металлические детали можно скрыть в пазы или отверстия, которые просверливаются в проступях.

Крепление анкерами

Этот способ применяется, когда стены уже возведены и нет возможности заделать в готовую ограждающую конструкцию крепёжные элементы, как в первых двух случаях. Но при этом также остаётся важным материал. Стены, выполненные из поризованного блока или щелевого кирпича, неспособны удержать анкеры.

Чтобы уменьшить возможность вырывания анкеров в случае, если стены выполнены не из достаточно прочного материала, необходимо намного увеличить размер опорных площадок.

Для того, чтобы осуществить такой монтаж консольной лестницы, понадобятся сварные кронштейны, имеющие опорные площадки. Готовые элементы необходимо прикрепить к стене в месте расположения ступеней с помощью анкерных болтов. Их количество должно быть не менее четырех, а длина от 15 см., радиус при этом необходимо выбирать более 10 см.

Параметры междуэтажных лестниц

Крепление к потолку

Такой способ будет альтернативой для тех, чей дом уже построен или при недостаточной прочности ограждающих стен, чтобы выдержать нагрузки. Крепление ступеней необходимо осуществлять до начала отделочных работ. Если коротко описать суть этого метода, то он состоит в том, чтобы использовать мощный сварной металлокаркас, выполненный из швеллера, также подойдёт профильная труба. Такая конструкция выполняется во всю высоту комнаты, потому как крепиться металлический каркас будет к потолку.

Металлокаркас располагают по всей длине марша вплотную к стене. Его также необходимо привязать к верхнему и нижнему перекрытиям. После этого к полученным стойкам необходимо приварить консольные опоры для проступей, возможно применение крепёжных болтов. Получившийся каркас можно скрыть гипсокартонной обшивкой или кладкой из лёгких блоков.

Стальная тетива

Этот способ монтажа консольной лестницы, пожалуй, самый сложный. Для него используют кронштейны, которые приваривают или привинчивают к стальной тетиве. Такая опора единственная. Её необходимо закрепить на перекрытиях, используя мощные опорные площадки и анкеры. Чтобы предотвратить скручивание тетивы под нагрузками, необходимо создать сложную конструкцию. Она будет иметь сварные фермы с рёбрами жёсткости, которые располагают поперечно, диагонально и продольно. Такая конструкция немного напоминает стрелы башенного крана. С консолью тоже придётся потрудиться. Её необходимо продумать, чтобы избежать зыбкости ступеней при условии, что она не заделана в стену.

Усиление конструкции

Если вы сомневаетесь в безопасности эксплуатации и надёжности вашей консольной лестницы, можно использовать некоторые инженерные хитрости для усиления конструкции:

  • Жёсткое связывание проступей между собой. Для этого подойдут больца. Они передадут нагрузки на перекрытие. Больца представляют из себя скрытые болты, которые используют с дистационнной втулкой. Если говорить о консольной конструкции, то необходимо каждую пару проступей соединить с помощью одного такого болта, располагая его у вывешенного края. Так как все основные нагрузки приходятся на настенное крепление, то появляется возможность использования больцов небольшого размера. Этот вариант усиления конструкции позволит уменьшить кронштейны. Так, для каждой ступени будет достаточным использование одной пары стержней, которые будут иметь следующие параметры: длина – 40-60 см., диаметр – 3-4 см., заделка в стену – на 8-16 см.

Консольная лестница на больцах

Больца можно спрятать, замаскировав их под детали ограждающей конструкции, а также скрыть во внутренней части подступенка.

  • Крепление к потолку с помощью тяж. Для этой работы понадобятся тросы, материалом для которых служит нержавеющая сталь толщиной 8-10 мм. А также потребуется установка винтовых крюков — талреп. Они помогут исключить слабину тяжей. Такой вариант подвесного крепления позволит сделать конструкцию воздушной, в отличие от больцевой.

Консольная лестница на талрепах

Возможные ошибки

При монтаже консольной лестницы есть вероятность упустить некоторые особенности её устройства, что приведёт к опасности использования. Самыми типовыми ошибками являются:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
