Складная лестница на чердак особенности устройства

Лестница складная на чердак: виды характеристики

Сегодня предлагаем статью на тему: Лестница складная на чердак: виды характеристики с комментариями от наших мастеров. Мы постарались полностью осветить тему и подошли к вопросу со всех сторон. Надеемся, что статья будет полезна для вас. Все вопросы можно задать в комментариях после статьи.

Чердачные складные лестницы — компактная альтернатива стационарным маршам, предусмотренная к установке в жилых помещениях, хозпостройках и на улице. В собранном виде они размещаются в проёмах межэтажных перекрытий и не занимают полезное пространство. Выбор материала и дополнительных опций влияет на цену изделий. О ценах на подобные лестницы можно узнать здесь

Чердачные лестницы — такие удобные и практичные

Типы открывания выдвижных маршей

Телескопическая лестница — плюс к удобству использования чердака

При установке выдвижных лестниц приходится выбирать между несколькими типами:

  • Ножничная модель. Особенность открывания и сборки заключается в складывании и выдвигании сооружения в виде гармошки. Механизм трансформации имеет форму параллелограмма или овала. После заказа изделия (цены от 3000 руб.), через время потребуется смазывание конструкции для избегания скрипов.
  • Телескопическое устройство. Изделие включает множество выдвижных секций, складывающихся одна в другую. Относится к категории менее продаваемых сооружений среднего ценового сегмента.
  • Раскладной вид установки — секционный и шарнирный. В состав включены 2-4 секции. Первое колено обладает длиной, соответствующей с размером крышки люка и крепится на ней. Другие элементы открываются для создания ровного лестничного марша. Секционные конструкции подвижны, благодаря установке петель и шарниров. Они встречаются в пределах разных цен: от 3 до 20 тыс. руб.
  • Откидная модель. Большую часть времени конструкция находится в сложенном состоянии и крепится на стене. Ее выдвигание производится по мере надобности подняться на чердак. Фиксация ступеней осуществляется на тетиве с использованием карточных петель. Изучая цены на данную позицию товара, можно подобрать вполне приемлемое решение.

Установка мобильной конструкции (как дешевой, так и дорогой в цене) рассчитана для обеспечения возможности пользоваться чердаком по мере надобности. Она обладает небольшими габаритами и уровнем нагрузки, что исключает возможность перемещать мебель и крупные предметы.

Размеры сооружений:
  • Стандартная ширина ступеней варьирует в пределах 400-600 мм.
  • Предел высоты достигает до 3,5 м. Расчет установок производится путем прибавки 30 см к высоте перекрытий.
  • Число ступеней — 14 — 15.
  • Шаг между перекладинами — 20 — 30 см.
  • Угол наклона 60 — 75 гр.
  • Максимальный уровень нагрузки 150 — 250 кг.
  • Размеры люка 70 — 120. Меньшие параметры неудобны в эксплуатации. С увеличением размеров, возможны немного большие теплопотери.
  • Глубина ступенек варьируется от 5 до 18 см.

Бренды и цены раскладной лестничной конструкции

Чердачные складные лестницы могут делаться и из дерева — выходит очень шикарно

Разработкой чердачных раскладных систем обычно занимаются изготовители мансардных окон. Поэтому на сайтах дилеров часто встречаются названия мансардных устройств от известных лидеров: Atrium, Dolle, FAKRO, Roto, Velta, Oman. Расчет цен производится с учетом материально-технической оснащенности. В среднем, цены на высококлассную продукцию заключаются в диапазоне 3000 — 10 000 тыс. руб.

Комплектация мобильных чердачных ступеней

Устройство включает коробку для размещения в отведенном проеме. Его крепление обеспечивается саморезами. Геометрические размеры легко подогнать посредством инженерного уголка. Соблюдение строгой перпендикулярности влияет на дальнейшую функциональность устройства. Для защиты от теплопотерь, во внутренней части короба размещают резиновые или каучуковые уплотнители (EPDM).

Наличие специальных петель способствует навешиванию секций с пружинным механизмом. Их монтируют внутри. С наружной части к установочной коробке прикрепляется крышка люка. Ее соединение с лестничной установкой является обязательной, поскольку люк позволяет скрыть сложенные ступени. В закрытом положении крышка остается незаметной на потолке нижнего этажа. Утеплитель слоем 36 — 76 мм служит для повышения термоизоляции.

Для приведения системы в действие, достаточно потянуть за кольцо и пролет опустится к ногам. Правильная регулировка пружинного механизма обеспечит плавное открывание и сборку изделия. Установка замка с защёлкой и шеста необходима для повышения уровня удобства.

Комплектацией может быть предусмотрено наличие поручней с защёлками пластиковых наличников. Отдельно продаются дополнительные секции. Готовые установки нередко приходится подрезать с установкой антискользящих насадок. Лестницы ножничного типа позволяют удалить заданное число звеньев.

Особенности конструкций раскладной лестницы на чердак, ее плюсы и минусы

Чердак в жилом доме — это дополнительное пространство, которое можно использовать как склад, как подсобное техническое помещение, и даже как дополнительное жилое помещение. Однако чтобы добраться до чердака — потребуется лестница.

Возможны два варианта её расположения:

  • наружное;
  • внутреннее.

Наружное расположение хорошо тем, что не уменьшает пространство внутри дома — это особенно актуально для небольших по площади домов. Однако в холодное время года пользоваться ей неудобно, а при плохих погодных условиях — даже опасно. Такой вариант заведомо не годится в тех случаях, когда чердак используется как жилое или часто используемое техническое помещение. Поэтому более приемлемым, как с точки зрения удобства, так и безопасности, является вариант, когда вход на чердак расположен внутри дома.

Зачем нужна складная лестница

Стационарная лестница — удобно, надёжно, но сложно

Наиболее надёжным вариантом является стационарная внутренняя лестница. И если чердак посещается регулярно — например, используется как жилое или рабочее помещение — такой вариант является оптимальным.
Однако внутридомовая стационарная лестница создаёт ряд других проблем.
Во-первых, она занимает место в комнате. Предположим (условно), что высота потолка — 2,4 м, толщина перекрытия — 0,3 м, а крутизна составляет 45º (более крутые при частом использовании неудобны и небезопасны). Тогда длина лестницы составит 2,7 м. При ширине 1 м площадь пола, находящегося под ведущей на чердак лестницей, составит 2,7 кв. м — довольно много для небольшого помещения.
Помимо этого, должно оставаться свободное место внизу лестницы, чтобы к ней можно было подойти. Также не всегда удаётся использовать пространство по бокам лестницы. В результате для небольших домов полезная площадь помещения может значительно сократиться.
Во-вторых, стационарная лестница должна соответствовать внутреннему дизайну помещения. Это не только требует дополнительных усилий, но и затрудняет оборудование помещения мебелью, перепланировку помещения. Кроме того, из-за этого может возрасти её цена.
Поэтому если на чердак нужно подниматься лишь время от времени — например, если он используется только для хранения вещей или как техническое помещение для разовых работ — стоит подумать о других вариантах доступа на чердак.

Стремянка — проста, но не на каждый день

Простым вариантом является приставная лестница или стремянка. Если чердак используется редко и не требуется поднимать туда тяжёлые или крупногабаритные предметы, такой вариант вполне приемлем. Кроме того, стремянка наиболее выгодна по цене: требуется только прорубить проём (это делается ещё при строительстве дома), приобрести саму стремянку (её цена находится в пределах 4000–6000 руб.) и установить люк на чердак (это можно легко сделать своими руками). Иных расходов не потребуется.
Однако если на чердак требуется подниматься часто, стремянка становится неудобной:

  • слишком крутая (от 60º);
  • требует установки и проверки её надёжности при каждом посещении чердака;
  • имеет ограничения по грузоподъёмности (обычно в пределах до 150 кг).

Поэтому, невзирая на низкую цену такого решения (вполне приемлемого на этапе строительства и обустройства), для постоянной эксплуатации чердака необходимо подумать об иных возможностях.

Складные и раздвижные лестницы

Компромиссным вариантом в таком случае является складная или раздвижная лестница.
Достоинства этого варианта:

  • не уменьшает площадь помещения (хотя и требует свободного места для разворачивания);
  • достаточно надёжно и удобно в использовании;
  • требует минимальных усилий для развёртывания;
  • можно легко ограничить доступ детей на чердак;
  • при необходимости складная лестница может быть снабжена перилами с одной или с двух сторон (для раздвижных такая конструкция не используется);
  • в сложенном (нерабочем положении) может быть полностью скрыта за чердачным люком и поэтому не нарушает дизайн помещения;
  • можно по приемлемой цене приобрести уже готовую конструкцию, в то время как стационарную лестницу всегда придётся строить своими руками.

Основным недостатком складных и раздвижных конструкций является высокая крутизна — обычно 60º—75º, что затрудняет подъём и спуск, особенно для пожилых людей (комфортной крутизной считается угол не более 45º). Из-за этого такие конструкции непригодны, если чердак используется для жилья или часто посещается по иным причинам, а также если чердаком часто пользуются люди преклонного возраста или дети.
Раскладные и раздвижные лестницы могут располагаться не только внутри, но и снаружи дома. Однако внутреннее расположение для них — существенно удобнее и безопаснее (особенно при плохих погодных условиях).

Устройство складных и раздвижных лестниц

Складные

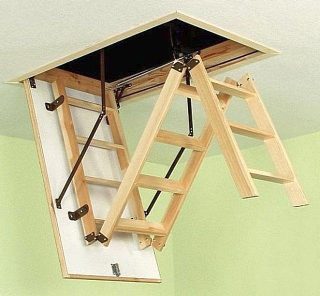

Складная лестница состоит из нескольких секций (обычно трёх или четырёх), соединённых между собой петлями и шарнирами.
Основными материалами для её изготовления являются дерево и металл. Марш лестницы изготавливается из дерева, чтобы уменьшить её вес, а металл используется для креплений и механизмов лестницы, требующих жёсткости и прочности.

Достаточно просто сделать своими руками складную лестницу можно из качественной приставной лестницы или стремянки, разрезав её на части нужного размера и соединив эти части на петлях.

Ножничные

Интересной является ножничная конструкция, выполненная в виде металлической «гармошки», элементами которой являются ступени, соединённым металлическими полосами. Её достоинствами являются:

  • высокая компактность в сложенном состоянии;
  • простота монтажа, который несложно выполнить своими руками;
  • низкая цена.

Такую конструкцию сложно изготовить своими руками, но она выпускается промышленно.
Недостатком её, как и других вариантов с низкой ценой, является относительно быстрый износ — в том числе по причине большого количества трущихся друг о друга деталей.

Раздвижные

Раздвижная лестница состоит из 2 или 3 секций, которые могут сдвигаться друг относительно друга по направляющим. При открытии чердачного люка эти секции поочерёдно выдвигаются и фиксируются в нужном положении затворами. В исходном положении секции закрепляются защелками, препятствующими их самостоятельному движению.

Расчет лестницы

Вне зависимости от того, приобретается ли лестница промышленного изготовления или делается своими руками, предварительно следует рассчитать конструкцию — от этого зависит, насколько удобно и безопасно будет ею пользоваться, а также, в определённой мере, и цена изделия.
Основными характеристиками при этом будут:
Длина и крутизна лестницы — эти величины взаимозависимы. Чем короче лестница — тем она круче. Рассчитать необходимую длину лестницы можно по формулам из школьного курса геометрии: длина лестницы соответствует гипотенузе прямоугольного треугольника, высота потолка (с учётом толщины перекрытия и «захлёста» лестницы выше чердачного люка) — противолежащему углу крутизны катету. Обычно длина лестницы находится в пределах 3,5 м.
Комфортной крутизной считается угол, не превышающий 45º, однако при внутридомовом расположении такая величина практически недостижима, в том числе и потому, что уменьшение крутизны снижает жесткость конструкции. Поэтому необходимо стремиться к тому, чтобы крутизна составляла около 60º — более крутая лестница становится опасной.
Высота подступенка — то есть расстояние по высоте между верхними плоскостями соседних ступеней. Она зависит от высоты лестницы и количества ступеней в ней.
Ширина проступи — то есть, поперечная ширина плоскости ступени.
Соотношение высоты подступенка и ширины проступи — эти параметры должны удовлетворять формуле шага, то есть, сумма удвоенной высоты подступенка и ширины проступи должна примерно соответствовать длине шага среднего человека — 60 см. Если эта сумма будет существенно меньше или существенно больше ширины шага, подъём и спуск станут непростым занятием.

Читать еще:  Из какого дерева лестница лучше: сравниваем характеристики дуба, бука и ясеня

Приведенные соотношения между размерами элементов безусловно необходимы для стационарных лестниц. При установке складных и раздвижных конструкций зачастую не удаётся удовлетворить их в полной мере — но это не означает, что можно игнорировать их: значительные отклонения от приведенных цифр сильно уменьшают безопасность лестницы.
Размеры чердачного люка — эти размеры должны превышать размеры каждой из секций, иначе конструкция не сможет сложиться и уйти в люк полностью. И, разумеется, люк должен быть достаточно велик, чтобы в него свободно проходил не только человек, но и те предметы, которые будут переноситься на чердак.
Центр тяжести в сложенном состоянии — при креплении к чердачному люку он должен находиться в месте крепления.
Выбирая материал и комплектующие при изготовлении лестницы своими руками, нужно помнить, что конструкция должна выдерживать нагрузки не менее 150 кг. Здесь не стоит слишком гнаться за дешевизной — есть риск за низкую цену изготовления расплатиться своим здоровьем.
Особенно важен предварительный расчёт при изготовлении лестницы своими руками. Промышленно выпускаемые конструкции, как правило, удовлетворяют требованиям безопасности и удобства. Но предварительный расчёт всё равно необходим, поскольку без него невозможно правильно выбрать и установить лестницу.

Чердачный люк

  • Коробка люка должна быть закреплена максимально надёжно.
  • Люк и его крепления должны быть достаточно надёжны, чтобы выдержать вес лестницы как в развёрнутом, так и в сложенном состоянии.
  • Крышка люка не должна быть слишком тяжелой — иначе её трудно будет откидывать снизу, поднимаясь на чердак.
  • Чердачный люк в закрытом положении должен обеспечивать хорошую теплоизоляцию — иначе в холодную погоду тепло из дома будет уходить через неотапливаемый чердак, а это не только повышает расходы на отопление, но и ухудшает микроклимат в помещениях.
  • На чердак относительно легко могут проникнуть нежелательные посторонние лица. Поэтому из соображений безопасности нужно предусмотреть для чердачного люка надёжный засов или иные запоры.

Если в доме есть маленькие дети, нужно ограничить им доступ на чердак в отсутствие взрослых.
Выбирая место для чердачного люка, нужно учесть:

  • Расположение потолочных балок. Люк желательно прорезать между несущими балками, а если это невозможно и в балках придётся делать вырезы — эти вырезы должны быть минимальны и не влиять на безопасность потолочного перекрытия.
  • Длину лестницы — люк должен быть расположен таким образом, чтобы конструкция могла быть полностью развёрнута в помещении, и при этом возле нижней её части оставалось достаточно места для прохода человека и перемещения грузов.

Чердачный люк нередко входит в промышленно выпускаемые комплекты чердачных лестниц, либо его можно приобрести или заказать в мастерской за умеренную цену. Однако в этом случае бывает сложно выдержать необходимые размеры — поэтому разумным вариантом является изготовление и монтаж коробки и люка своими руками.
Из следующего видео можно узнать, как сделать раскладную лестницу на чердак своими руками

Складные лестницы на чердак

Почему стоит выбрать складную лестницу на чердак?

Виды складных лестниц

На что обратить внимание при выборе складной лестницы на чердак?

Размеры складных лестниц на чердак

Складная лестница на чердак своими руками: чертежи и процесс

У каждого дома есть тайны: иногда мансарда или чердак могут стать вашей секретной комнатой. В закрытом виде складная лестница практически незаметна, но стоит открыть люк — появится удобный путь наверх.

Почему стоит выбрать складную лестницу на чердак?

Для этого есть несколько серьёзных причин.

Планировка. Стационарная лестница займёт точно не меньше 2-3 квадратных метров — всё зависит от высоты потолка, наклона и особенностей конструкции. В небольшом доме эти драгоценные метры вам будут нужнее для другого — установки мебели, систем хранения, наконец, просто для удобства движения. Размеры складной лестницы на чердак позволяют просто убрать её в люк и забыть.

Не забывайте, что в раскрытом виде складная лестница всё же должна помещаться на этаже, не упираясь в мебель.

Теплосбережение. Если в мансарде так же тепло, как и во всём доме, вы можете установить любую лестницу. Если же речь идёт о неотапливаемом чердаке или о комнате, которую вы используете только в тёплое время года, складная лестница с утеплённым люком поможет сэкономить ресурсы на обогрев всего дома в целом.

Дизайн и безопасность. Допустим, на чердаке вы устроили склад ненужных вещей и не желаете, чтобы гости дома их видели. Или под крышей не закончен ремонт, и вы не хотите, чтобы туда поднимались дети с риском пораниться. Открыть крышку без специальных приспособлений может только высокий человек, а люк складной лестницы на чердак может практически сливаться с потолком, поэтому до определённого момента путь наверх будет оставаться вашей тайной.

Нагрузка на перекрытия. Складная лестница на чердак весит не более 20-30 кг. Такую нагрузку выдержат даже деревянные перекрытия в старом доме без ремонта. Её просто установить при переделке холодного чердака в тёплую мансарду, не пересматривая проект дома и не внося в него конструктивных изменений. Решение может стать как временным, так и постоянным. Остаётся только определиться с видом лестницы.

Виды складных лестниц

Материал. Дерево хорошо вписывается в интерьер загородного дома, к тому же его можно покрасить в любой цвет. Оно переносит нагрузку примерно в 150-160 кг, но при активной эксплуатации лестницы всё же стоит выбрать более прочный металл, способный выдерживать до 200 кг. Ещё одно преимущество — огнестойкость. Существуют и комбинированные модели из металлических направляющих и деревянных ступеней, одновременно прочные и удобные.

Механизм. Лестницы на чердак бывают складными (раскладными), ножничными и раздвижными (телескопическими).

1 — Складная лестница, 2 — Ножничная лестница, 3 — Телескопическая лестница.

Складные лестницы на чердак состоят из нескольких секций, которые компактно складываются при приложении небольшого усилия: движение завершает пружинный механизм. Чтобы открыть люк, нужно потянуть за шнур или кольцо рукой или длинной палкой с крючком. Не забудьте, что при этом средняя часть лестничного марша выдвинется вперёд на всю длину, проследите, чтобы движению не мешала мебель. Это лучший вариант для просторных технических помещений — гаражей, складов, мастерских.

Ножничные модели раскладываются, как гармошка, растягиванием. Такие делают только из металла. С одной стороны, это означает большую прочность и долговечность, с другой, вы можете столкнуться с неприятным скрипом. Есть и решение: рычажные сочленения придётся периодически смазывать. Лестница занимает минимум места, подойдёт для узкого коридора. Оцинкованный металл можно покрасить в яркий оттенок: цветные складные лестницы на чердак отлично выглядят на фото.

Телескопическая лестница складывается, как подзорная труба. Открыть люк очень просто, потому что делают такие обычно из лёгкого алюминия. Ещё один плюс конструкции — отсутствие рычажных соединений, которые могут скрипеть, ржаветь и застревать.

На что обратить внимание при выборе складной лестницы на чердак?

  • Принимая решение о том, какая конструкция вам подойдёт, учтите планировку помещения и предполагаемую нагрузку. Обязательно посмотрите лично на то, как работает лестница: вам должно быть удобно подниматься, открывать и закрывать люк с минимумом усилий.
  • Если стандартная длина производителя вам не подходит, выход есть. Лишние ступеньки можно подпилить, а недостающие добавить.
  • Нижний край лестницы должен предусматривать мягкие накладки, чтобы не повреждать пол.
  • В комплектации лестницы пригодятся небольшие перила из пластика. На ступенях обязательно нужны противоскользящие насечки.

  • Уделите внимание надёжности элементов лестницы. Крепление «ласточкин хвост» крепко фиксирует деревянные ступени, качественная фурнитура и крепления гарантируют безопасность подъёма и спуска.
  • Лестница может раскладываться автоматически от сигнала с пульта.

Размеры складных лестниц на чердак

Стандартные размеры складных лестниц на чердак выглядят примерно так:

  • высота 250-350 см,
  • габариты крышки люка: ширина — от 50 до 80 см, длина от 70 до 140 см с шагом 10 см.

Измерив высоту от потолка до пола, выберите модель с запасом длины. Лестницы с ножничным механизмом подгоняются под нужную высоту автоматически и подходят для высоты 260-280 см. Конечно, всегда можно докупить сегменты лестницы для увеличения её высоты, но лучше ограничиться одним дополнительным сегментом для складной и удлинять ножничную не более, чем на два, чтобы не усложнять конструкцию и не рисковать безопасностью.

Размер люка должен соответствовать проёму в потолке. Допустим, лестница с параметрами 70 х 120 х 260 подойдёт для проёма шириной 70 см, длиной 120 см при высоте потолка 260 см.

Относительным недостатком складных и раздвижных конструкций может стать высокая крутизна — обычно 60º-75º при комфортных 45º. Именно поэтому для постоянно используемых помещений лучше устраивать стационарный подъём.

Складная лестница на чердак своими руками: чертежи и процесс

Стоят ли усилия результата? Безусловно, для вашего случая может просто не найтись готового решения в продаже. Необычные дома требуют нестандартных решений.

Чертежи придётся рисовать самостоятельно или заказывать специалистам. Что важно учесть?

  • Чем короче лестница, тем круче. Чем длиннее, тем более пологим и простым становится подъём. Вспомните геометрию: длина лестницы соответствует гипотенузе прямоугольного треугольника, высота потолка с учётом толщины перекрытия и чердачного люка — противолежащему углу крутизны катету. Обычно длина лестницы находится в пределах 3,5 м.
  • Комфортным считается угол подъёма 45º. К сожалению, складную лестницу обычно проектируют в условиях недостатка пространства. Постарайтесь не превышать угол хотя бы в 60 º, особенно если подъёмом будут пользоваться дети и пожилые родственники.
  • Размеры ступеней и промежутков между ними должны соответствовать двум требованиям: удобство и безопасность. Чтобы подъём был комфортным, сумма удвоенной высоты подступенка и ширины проступи должна примерно соответствовать длине шага среднего человека — 60 см. А чтобы он был ещё и безопасным, сумма размеров проступи и подступенка должна быть приблизительно 45 см.
  • Размеры люка должны быть такими, чтобы даже по складной лестнице на чердак вы могли при необходимости поднимать мебель, конструкция и фурнитура при этом должны выдерживать нагрузки не менее 150 кг. Люк при этом может практически сливаться с полом мансарды и потолком нижнего этажа.

  • Утепление люка и огнезащита конструкции помогут сберечь деньги на отопление дома и нервы при случайных возгораниях.
  • Проще всего сделать самостоятельно деревянную складную лестницу, соединив секции петлями. Важно, чтобы лестница легко складывалась и убиралась в люк. Не забудьте о фиксаторах, чтобы лестница не раскрывалась самопроизвольно.
  • Не забудьте, что установка складной лестницы на чердак безопасна только если вы работаете вдвоём.

Складная чердачная лестница своими руками – подручные материалы, отходы и хозяйская жилка

Складные лестницы с люками, выдвигаемые по мере необходимости – оптимальный вариант, когда нужен доступ на холодный чердак. Приставные конструкции достаточно громоздки, их нужно где-то хранить, а места для полноценного лестничного марша зачастую не хватает, да и нет в нем потребности, если речь об эпизодическом использовании. Вот и участник FORUMHOUSE Alli58ru собрался с силами и сделал себе удобную и компактную складную лестницу.

Читать еще:  Тихая лестница

Сами с усами – альтернатива покупным конструкциям

Давно хотел заиметь на чердак своей бани складную лесенку, но покупать жаба душила, а делать самому сначала казалось сложным. В этом году жаба так и не отступила, поэтому делать решился сам. И вот что из этого получилось.

Сразу стоит отметить, что сделана лестница из подручных материалов – обрезки, остатки фанеры, металлолом, но в наличии явно умелые руки и достойная инструментальная база. А в результате конструкция, практически ничем не отличающаяся от покупной и с минимальными затратами.

Люк

Хотя все размеры брались наобум, домочадцы, включая супругу и маму в возрасте, лестницей пользуются успешно и без затруднений. Начал умелец с проема, он получился 125×70 см, следующим сделал основу – люк, на котором крепится лестница, при разметке учел зазоры (по 8 мм на каждую сторону). На люк пошло:

  • Два длинных бруска 50×50 мм.
  • Два коротких бруска 50×50 мм.
  • Два куска фанеры толщиной 10 мм (можно один, но целого не было)
  • Крепеж (саморезы ПШ).

Бруски запилил вполдерева, посадил на клей и усилил саморезами, для подстраховки в качестве промежуточных фиксаторов использовал фанерные «косынки» (толщина 4 мм). После высыхания каркаса на саморезы же прикрутил фанерную облицовку, примерил, все подошло.

Механизмы

Открывающий механизм сначала прорисовал на бумаге, вырезал, подогнал под оптимальный угол открывания люка, с бумаги перенес шаблон на паронит. В ход пошли обрезки металлических полосок, уголки, куски листового металла, механизм собран из нескольких частей:

  • Уголок
  • Металлический прямоугольник-база (нарезан из листа)
  • Две металлических полосы (разной длины)
  • Крепеж (болты М10)

По шаблону из паронита разметил отверстия под шарниры, просверлил, «наживил» деталь, замерил малкой подобранный ранее угол и по ней же открыл механизм до этой позиции. Таким образом выявилась область на базе, перекрываемая уголком в момент откидывания люка, которую Alli58ru вырезал лобзиком. Чтобы детали не упирались в уголок и не задевали одна за другую, обрезал полосы и скруглил острые грани, собрал механизм, вырезанный паз обеспечивает стопор в нужном месте.

Как сделать раскладную лестницу для чердака

У собственников частных домов, в которых есть чердачное помещение, возникает необходимость обеспечить доступ в него. Чаще всего для этого используют лестницу, которую устанавливают на улице. Но зимой способ неудобен. В такой ситуации отлично подойдет складная лестница на чердак, которая будет находиться прямо в доме.

Особенности конструкции

По своему принципу раскладные изделия больше всего напоминают приставные. Современные модели могут быть оснащены широкими ступенями, дополнительными перилами, которые упрощают процесс спуска и подъема и делают их более безопасными.

Главная особенность раздвижной лестницы заключается в том, что после использования ее можно легко сложить под крышку люка. Она не будет портить внешний вид, так как опускается только во время эксплуатации. Это удобно, когда в помещении мало места.

Важно, чтобы конструкция была максимально прочной и легкой. Такая функциональность достигается правильно разработанной конструкцией с надежными креплениями.

Разновидности раскладной лестницы

Существует четыре основных вида чердачных раздвижных моделей.

Ножницы

Это компактная система, которая складывается по принципу гармошки. Чаще всего ее изготавливают из легкого металла. Главная особенность конструкции – все детали должны находиться в движении. В связи с этим очень важна прочность каждого соединения. При эксплуатации все места крепления нужно регулярно смазывать, чтобы не образовывалась коррозия. Обработка необходима и для плавной трансформации изделия.

Телескопическая система

Конструкция такого типа подходит, когда на чердак нужно подниматься часто. Например, из него оборудовали утепленное жилое помещение. В телескопическом изделии блоки выдвигаются по очереди, при этом они занимают немного пространства. Главное преимущество такой лестницы заключается в том, что ее можно выдвинуть на любую длину. Она хорошо подходит для помещений с высокими потолками. Но с изделием не смогут справиться маленькие дети и пожилые люди. Им трудно дотягиваться до нижнего блока.

Секционная лестница

Этот тип считается самым распространенным. Его чаще всего изготавливают самостоятельно. Конструкция состоит из двух или четырех частей, которые соединяются друг с другом в одну систему. Если складная лестница на второй этаж состоит из двух блоков, механизм будет напоминать принцип книги. При большем количестве частей изделие разбирается как буклет.

Секционная лестница может представлять собой конструкцию, в которой элементы задвигаются друг над другом. Она занимает много места, но относится к самым надежным и безопасным.

Откидную модель самостоятельно изготовить невозможно, для этого требуется специальное оборудование. Она не пользуется популярностью, так как в разобранном виде представляет собой лестничный марш. Для его установки требуется много места. Конструкция состоит из тетивы и ступеней, которые к ней прикрепляются.

Используемые материалы для изготовления

Лестница на чердак в частном доме может быть:

  • деревянная;
  • металлическая;
  • композитная.

При выборе материала важно учитывать, что конструкция должна быть прочной и надежной, но при этом легкой.

Дерево

Лучше всего выбирать комбинацию материалов. Например, ступени изготовлены из древесины, а крепления и детали, которые участвуют в трансформации, сделаны из стали. У таких конструкций невысокая стоимость, но при этом они надежные и прочные.

Металл

Раздвижные модели могут изготавливаться из нержавеющей стали и алюминия.

Композитные

Только элементы, на которые не оказывается давление, могут быть композитными. Из-за постоянной нагрузки они могут быстро выйти из строя, из-за этого конструкция станет опасной для эксплуатации.

Преимущества раскладных конструкций

Лестница из дерева на чердак предназначена для того, чтобы легко складываться и убираться под потолком. Главное преимущество модели заключается в экономии пространства. Может быть установлена лестница, складывающаяся к стене, она также не займет много места, не испортит интерьер.

Плюсы складных моделей:

  • Простота в эксплуатации. Нужно потянуть за нижнюю ступеньку последней секции, чтобы распрямить ее до пола. В обратном порядке лестница складывается назад под потолок. Можно приобрести современные модели, которые оснащены электроприводом.
  • Безопасность – пользоваться такой конструкцией намного надежнее, чем приставной.

Раздвижную лестницу легко изготовить своими руками.

Технические характеристики

Не зависимо от того, какой вид конструкции будет использоваться, он должен соответствовать определенным характеристикам:

  • Высота – параметр рассчитывается отдельно в каждом случае. Он измеряется от пола до люка. Складная конструкция должна ровно стоять и быть надежно зафиксирована на перекрытии чердака.
  • Ширина – стандартный размер составляет 60-70 см, если на лестнице будут поручни, то показатель увеличивают в зависимости от их ширины.
  • Угол наклона – отвечает за уровень безопасности. Чем больше он будет, тем комфортнее человеку подниматься. Параметр должен быть не меньше 75 градусов.
  • Количество ступеней рассчитывается исходя из высоты конструкции.
  • Шаг должен быть таким, чтобы человеку было удобно подниматься, средняя величина составляется от 16 до 23 см.
  • Толщина ступеней – оптимальный размер от 17 до 25 мм, если увеличить этот показатель, повышается риск утяжеления изделия, но и слишком тонкими делать нельзя, так как нарушается требование прочности.

Обязательно нужно произвести расчет допустимой нагрузки. Крепления должны выдерживать вес не менее 150 кг.

Необходимые инструменты и материалы

Для самостоятельного изготовления выдвижной конструкции для дома, нужно приготовить следующие инструменты:

  • ножовку;
  • четыре бруса;
  • доски;
  • саморезы;
  • болты;
  • шарниры;
  • металлический крюк.

Самым доступным материалом является древесина. Для такого изделия потребуется взять по два коротких и длинных бруса, фанеру толщиной в 10 мм.

Особое внимание необходимо уделять подбору крепежей. Они должны быть способны выдерживать не только вес конструкции, но и человека. Рекомендуется дополнительно предусмотреть установку пружин, которые будут облегчать процесс подъема и опускания изделия.

Инструкция по изготовлению раскладной лестницы

Если раскладная лестница на чердак планируется из дерева, можно воспользоваться следующим руководством:

  1. Первым шагом нужно изготовить крышку люка. Она делается из фанерного листа толщиной 10 мм. По размерам крышка должна быть больше самого отверстия на 8 мм по периметру. Это позволит сохранять теплоизоляцию.
  2. Чтобы изготовить раму, нужно взять 4 бруса. По размерам они подбираются равными параметрам крышки. На концах делаются спилы глубиной 2,5 см, промазываются клеем. Бруски скрепляют саморезами.
  3. Далее изготавливаются элементы механизма открывания. Для этого потребуется металлический прямоугольник, уголок и две полоски разных размеров. Под шарниры высверливаются отверстия для болтов 10. Все детали скрепляются. Далее измеряют угол, на который будет открываться люк. На прямоугольнике отмечается область, которая будет перекрываться полученным углом, вырезается при помощи лобзика. От полосок металла отрезается лишнее, концы закругляют. В зеркальном варианте делается второй элемент. Оба полученных механизма крепятся к крышке. Конструкция вешается на люк.
  4. Далее нужно приступить к изготовлению секций. Первая должна по размеру составлять 90% от длины люка, вторая – 90% от первой, третья – длина марша лестницы, из которой вычитаются две части.
  5. На следующем этапе нужно подготовить 15 погонных метров досок. Их размечают в соответствии с расчетами. Угол марша переносится на тетивы (наклонные балки). Они монтируются зеркальным способом. Это важно учитывать при сверлении и разметке. В местах соединения лестницы делаются отверстия. В зеркальном отображении они располагаются через одно.

Готовое изделие можно оборудовать поручнями, дополнительными шарнирами, пружинами.

Раскладная лестница на чердак своими руками – лучший вариант для загородных домиков, позволяющий экономить место и не портить интерьер.

Чердачная лестница: преимущества, виды, критерии выбора и безопасности

Пространство между крышей и жилой комнатой называется чердачным помещением. Чердак используется для хранения вещей, строительных материалов, а также для доступа к крыше при кровельном ремонте. Раньше попасть на чердак было возможно только по внешней высокой лестнице, установленной снаружи дома. Но этот способ неудобен и опасен. Современное строительство предусматривает попадание на чердак изнутри дома, при помощи специальной чердачной лестницы, скрытой за люком в потолке.

Стационарная или выдвижная лестница

Существует 3 варианта расположения лестницы на чердак: стационарная, приставная и выдвижная лестница. Приставная лестница – наименее распространенный вариант, поскольку для каждого посещения чердака ее придется приносить из сарая. Или оставить рядом в помещении, но тогда она будет портить оформление интерьера и мешаться под ногами. Выбор стационарной или выдвижной лестницы зависит от нескольких факторов. Стационарная лестница надежна и прочна, но занимает немало места в помещении, часто не предназначенном для расположения лестницы.

К преимуществам выдвижной лестницы относится:

  • Экономия пространства. Лестница не занимает места вообще, поскольку убирается полностью в люк на потолке.
  • Подходит для любого интерьера или стиля оформления комнаты. Поскольку лестница целиком спрятана за потолочным люком, то и маскировка ее не требуется.
  • Невысокая цена. В сравнении со стационарной маршевой или винтовой лестницей расходы на выдвижную минимальны. Самостоятельным монтаж выдвижной лестницы не вызовет трудностей и сэкономит семейный бюджет.
  • Безопасность. Стационарная лестница занимает много места, а помещение второго или третьего этажа редко оборудуется свободным холлом для расположения изделия. Передвижение в стесненных условиях приводит к травмам и ушибам.

Виды выдвижных лестниц

Выбор чердачной лестницы не ограничивается одной конструкцией. Широкий ассортимент материалов и внешнего вида позволит приобрести или сделать своими руками лестницу, идеально подходящую под требования покупателя. По конструктивным особенностям выделяют следующие виды чердачных лестниц:

  • Телескопическая лестница. Состоит из нескольких секций, задвигающихся друг в друга. Сделать такую лестницу самостоятельно проблематично, но можно монтировать на подготовленный люк приобретенное отдельно изделие. Оптимальный материал для лестницы – алюминий, он не подвержен поражению коррозией, прочен, но при этом обладает минимальным весом.
  • Ножничная лестница. Секция одна, но в сложенном состоянии напоминает гармошку. При раскладывании боковые элементы похожи на соединения ножниц, отсюда и название. Прочный вариант из металла. Особенность ножничных моделей является появляющийся со временем скрип. Чтобы избежать этого, регулярно смазывайте крепления.
  • Откидная лестница. Лестница крепится не на люк, как остальные виды, а к стене. Плотно прилегает и раскладывается по необходимости, благодаря чему занимает минимум пространства. Недостаток такого вида лестниц в сложном монтаже, требующем опыта.
  • Выдвижная лестница. По принципу раскладывания похожа на телескопическую модель, однако, имеется серьезное различие. Секции телескопической лестницы выдвигаются друг из друга, в секции выдвижной соединены между собой шарнирами и специальной фурнитурой, благодаря которым каждая секция соскальзывает с поверхности предыдущей и образует ровный марш в одну линию.

Критерии выбора чердачной лестницы

Выбирая лестницу, руководствуйтесь не только декоративным эффектом. Главным критерием должна стать безопасность чердачной лестницы.

  • Максимально допустимый вес – это не вес хозяина дома. Чердак используется для хранения вещей, а значит на лестнице вы окажитесь с тяжелым предметом мебели, а еще и вероятно не один. Оптимален допустимый вес от 150 кг.
  • Проверьте горизонтальность расположения ступенек. Резиновое покрытие убережет от соскальзывания.
  • Не превышайте угол наклона чердачной лестницы в 60-70 градусов.
  • Выберите стационарную лестницу, если потолки помещения превышают 3 м. Выдвижная лестница такой высоты теряет жесткость и становится опасна.
  • Для удобного перемещения ширина лестницы должна быть не меньше 65-70 см, высота ступени – не превышать 20 см.
  • При неотапливаемом чердаке холодный воздух в зимнее время будет опускаться в жилое помещение через открытый люк. В такой ситуации неуместно превышать размеры люка 90-120 см.
  • Позаботьтесь о специальных крепежах, плавно открывающих дверцу люка. Их не сложно найти, но они помогут избежать падения люка и лестницы на голову открывающему.

Лестница на чердак должна отвечать таким запросам, как удобство, надежность и безопасность. Воспользуйтесь советами из статьи, чтобы выбрать подходящий вариант для загородного дома.

Чердачная лестница — описание, характеристики, монтаж

Из статьи вы узнаете про чердачные лестницы и их разновидности. Мы расскажем о типичных различиях, конструктивных особенностях и преимуществах каждого вида. В статье вы найдёте инструкцию по монтажу такой лестницы своими руками и видеоролики с подробным описанием процесса установки.

  • Какие бывают лестницы для чердака
    • По материалу исполнения
    • По типу складной части
    • По конструкции люка
  • Рекомендации к применению складной чердачной лестницы
  • Установка готовой чердачной лестницы (на примере изделий FAKRO)

Пространство чердака — желанное место для детей и домовитых хозяев. В худшем случае это неотапливаемое пространство, которое используется под склад, в лучшем — жилое помещение, мастерская или игровая комната. Если чердак переделан в мансарду для длительного проживания (например, летом), доступ туда должен быть удобным, в таких случаях устанавливают постоянную крепкую лестницу. Если необходим периодический доступ — раз в 1–2 недели и реже, вполне можно обойтись лёгкой складной чердачной лестницей.

Какие бывают лестницы для чердака

Конструкция лестницы, за все годы своего существования, принципиально не изменилась — модернизации подверглись только сами детали, которые стали тоньше, легче и дешевле. Но лестницы все же можно разделить в зависимости от параметров.

По материалу исполнения

В производстве складных лестниц используют традиционный для бытовых инвентарных изделий материал — металл и дерево. Иногда на отделку или усиление проступи идёт пластик.

Деревянные. Тетива и ступени выполнены из дерева. Простая лёгкая конструкция с возможностью «протезирования» при поломке своими руками — заменить ступень или участок тетивы можно, имея минимальный навык и набор инструментов. В качестве материала обычно используют берёзу, подготовленную сосну или дерево с аналогичными показателями прочности, веса и стоимости.

Металлические. Тетива и ступени из металла. Если секции жёсткие, то это алюминий, дюралюминий, силумин и другие лёгкие сплавы. Сплошная складная секция типа «ножницы» выполняется из стали.

Комбинированные. Деревянная тетива с металлическими ступенями, либо деревянные ступени на раме из сплава.

Примечание. Тетива — боковая часть лестницы (направляющая), к которой закреплены ступени. Иногда под тетивой понимается пара направляющих.

По типу складной части

Секционные складные. Тетива лестницы состоит из нескольких точно подогнанных секций. В разложенном виде они выстраиваются в ровную прямую с жёсткими упорами. Тип складывания — «гармошка». Могут быть исполнены из любого материала.

Секционные выдвижные. Телескопическая конструкция тетивы предусматривает выдвижные элементы — секции входят друг в друга. Ранее использовались на пожарных лестницах. Не востребованы в бытовом обиходе из-за большой массы и высокой стоимости изделия (металлические стенки секций из алюминия или стали). Плюс — исключительная надёжность.

Односекционные. Ступени расположены на складном механизме типа «ножницы». Высокая надёжность, исполнение только из металла (сталь).

По конструкции люка

Утеплённые. Для неотапливаемых чердаков. Крышка выполнена из фанеры с пенополистиролом.

Не утеплённые. Для отапливаемых чердаков. Крышка из фанеры без утеплителя.

Утеплённая крышка чаще всего прилагается опционно, либо помечается в названии словом «термо».

Следует отметить, что типы конструкций и внешний вид типовых лестниц практически одинаков у всех фирм-производителей. Это объясняется удачной и надёжной конструкцией, которая прошла за 100 лет все мыслимые испытания и доработки.

Рекомендации к применению складной чердачной лестницы

Складную лестницу можно установить в любое перекрытие, которое отвечает требованиям надёжности. Разумеется, само перекрытие должно быть прочным, но данный вопрос не касается лестницы. Это относится к обрамлению лаза на чердак. Рама прохода изделия крепится на анкеры (саморезы, турбовинты) в откосе проёма, т. е. к самому перекрытию, либо к созданному откосу. Поскольку перекрытия обычно бывают двух видов — бетонные и деревянные — мы рассмотрим нюансы именно для них.

Если в момент возведения перекрытия известно место установки складной лестницы, то люк закладывают заранее. Если произошла реконструкция чердачного пространства, и понадобился люк, его можно прорезать следующим образом.

В деревянном перекрытии:

  1. Выявить, где проходят балки перекрытия — по крепежу плиты пола, либо разобрав часть пола.
  2. Если расстояние между балками недостаточное, вырезать в нужном месте участок балки и раскрепить его поперечинами.
  3. При достаточном расстоянии пространство проёма формируется из доски на стальных уголках.
  4. Для подгонки размеров проёма нарастить доску необходимой толщины.

В бетонном перекрытии: вырезать люк точно по размеру алмазным инструментом.

Стандартные лестницы имеют 5 типоразмеров, подходящих для следующих размеров проёма:

  • 510х800 мм
  • 600х900 мм
  • 600х1200 мм
  • 700х800 мм
  • 700х1200 мм

Ещё один нюанс, характерный для данного типа изделий — доступ к ним. Планируя устройство складного подъёма, обязательно продумайте пространство таким образом, чтобы при разложенной лестнице был свободный проход к ступеням, а развёрнутый марш не перекрывал дорогу.

Установка готовой чердачной лестницы (на примере изделий FAKRO)

Как было сказано выше, все детали изделия унифицированы, в частности, рамка имеет чёткие размеры и предназначена для определённого размера проёма. После подготовки краёв лаза приступаем к монтажу. Для работы понадобится 2 человека, шуруповёрт, отвёртки (плоская и крестовая) и рожковый ключ на 10. Для утепления можно использовать пену или минвату.

  1. Распакуйте лестницу, проверьте комплектность и изучите инструкцию.
  2. Установите обрамление для наружной части рамки. Это можно сделать и после монтажа, но по уголкам выровнять конструкцию гораздо проще.
  3. По внутренним углам (со стороны чердака) на рамке есть специальные угловые металлические крепления. Они предназначены для временного подвеса конструкции. В них следует установить гайки, а в гайки вкрутить резьбовые штыри.
  4. Установить рамку в люк и смонтировать на штыри обратные упоры (куски трубы с отверстиями).
  5. Винтовыми тягами выставить рамку в уровень по всем направлениям.
  6. Через жёсткую подкладку (чтобы избежать деформации) закрепляем рамку к откосу на саморезы или дюбели по двум смежным сторонам.
  7. Ключевой момент. Проверить диагонали — они должны быть равны. Рамка не должна быть пережата саморезами.
  8. Произвести окончательное раскрепление. Пазухи можно заполнить нерасширяющейся монтажной пеной. После этого временные подвесы и штыри можно удалить.
  9. Регулировка секций:
    • Жёсткие деревянные секции. Разложить конструкцию и подогнуть нижнюю секцию на опору (верстак, стул). Отмерить расстояние от конца предыдущей секции до места упора. Отложить это расстояние на нижней секции и отрезать ножовкой. На опорные точки тетивы установить «пятки» из комплекта.
    • Складные стальные секции. Звенья таких секций можно приобрести отдельно. Они бывают увеличенными или уменьшенными и имеют простой крепёж. Длину складной части следует подогнать под высоту подъёма, либо просчитать заранее и собрать. Регулировка такой конструкции предусматривает только финишную доводку — до 40 мм. Для этого в корне секции есть специальный резьбовой механизм — подтягивая болты можно точно выставить угол и упор марша.
  10. Открывание и закрывание устройства производится при помощи шеста с зацепом или иным концевым захватом, который приводит в действие запорный механизм.

Видео установки чердачной лестницы Fakro

Несмотря на конструктивную аналогичность, некоторые фирмы постоянно совершенствуют узлы и крепления. Это делается для того, чтобы максимально упростить монтаж. Система креплений ClickFix от немецкой фирмы Velta — лучшее тому подтверждение. Инструмент требуется мастеру только для крепления рамки и подрезки тетивы.

Монтаж чердачной лестницы Velta ClickFix «Престиж» на видео

Цены на складные чердачные лестницы

МодельПроизводительТипМатериалКол-во секцийРазмеры люка, мм/высота подъёма, мМаксимальная нагрузка, кгЦена, у. е.
Fakro LWS MiniSmartПольшаЖёсткие секцииДерево2600х800/2,1100105
Oman PrimaПольшаЖёсткие секцииДерево3600х900/2,5100110
Oman Easy StepПольшаЖёсткие секцииДерево31200х700/2,8100125
Oman Metal T3ПольшаЖёсткие секцииСталь41200х700/3,2130180
Oman Аlu ProfiПольшаЖёсткие секцииАлюминий31200х600/2,8160320
Oman Nozycowe NOПольша«Ножницы»Сталь11200х600/2,9120280
VELUX VeltaДания«Ножницы»Сталь1600х900/3,3180190
Holztreppe OptimaГерманияЖёсткие секцииКомбинир.41200х700/2,9130220
Roto Cadet 2ГерманияЖёсткие секцииДерево31200х600/2,86150320

Массовый выпуск типовых складных лестниц для доступа на чердак обеспечил всех желающих этим удобным и простым в монтаже инвентарём. Однако неуёмные домашние мастера усердно копируют конструкцию, добавляя в неё продукты собственных изысканий. Надо понимать, что делается это не столько из желания сэкономить, сколько из спортивного азарта. В следующей статье мы расскажем о том, как сделать складную чердачную лестницу своими руками.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
